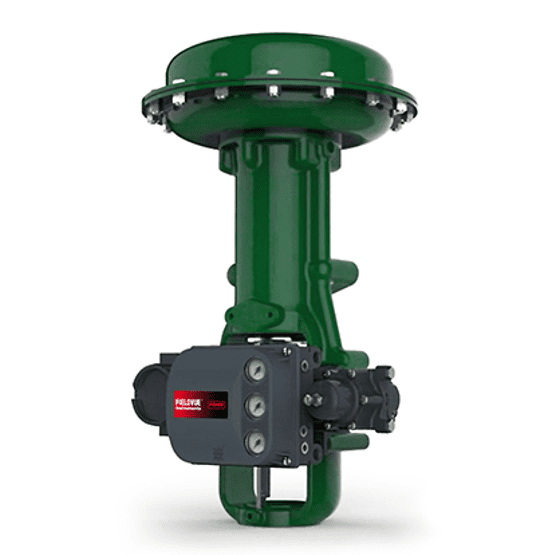

Der Fisher™ 667 Federmembranantrieb ist ein robustes, Umkehrwirkung (Luftschluss) Pneumatischer Stellantrieb für die zuverlässige Ein-/Aus- oder Drosselsteuerung von Ventilen in anspruchsvollen Industrieanwendungen. Er reagiert auf variable pneumatische Signale von einem Regler oder Stellungsregler und ermöglicht so eine präzise Positionierung des Ventilkegels für eine stabile Prozesssteuerung.
Der Fisher™ 667 Federmembranantrieb ist ein robustes, Umkehrwirkung (Luftschluss) Pneumatischer Stellantrieb für die zuverlässige Ein-/Aus- oder Drosselsteuerung von Ventilen in anspruchsvollen Industrieanwendungen. Er reagiert auf variable pneumatische Signale von einem Regler oder Stellungsregler und ermöglicht so eine präzise Positionierung des Ventilkegels für eine stabile Prozesssteuerung.
Als Teil der bewährten Fisher-Serien 657 und 667 ist dieser Stellantrieb auf eine lange Lebensdauer bei minimalem Wartungsaufwand ausgelegt. Zu seinen Hauptmerkmalen gehören: geformte Membran das innerhalb einer tiefen Schlägerkopfabdeckung arbeitet, die Flächenänderung während des Schlags minimiert und liefert maximaler Schub für seine Größe. Die flache Kopfabdeckung auf der Drucksignalseite reduziert das zu befüllende Volumen, was minimiert die Reaktionszeit für schnellere Kontrollaktionen.
Hergestellt mit einem dickwandiges Gusseisen und Gussstahl Dank seiner Konstruktion bietet der Stellantrieb 667 hervorragende Stabilität und Korrosionsbeständigkeit. Er ist vielseitig einsetzbar für Kugel- und Eckventile und kann mit verschiedenen Federraten, Endanschlägen und manuellen Notbetätigungsoptionen ausgestattet werden, um ein breites Spektrum an Regelventilanwendungen abzudecken.
Zuverlässigkeit mit umgekehrter WirkungDas Modell 667 ist als umgekehrt wirkender (luftgesteuerter) Stellantrieb konzipiert, der bei Ausfall der Luftzufuhr einen ausfallsicheren offenen Betrieb gewährleistet.
Hoher Schub und hohe PräzisionDie geformte Membran bietet im Verhältnis zu ihrer Größe einen hohen Schub und gewährleistet eine ausgezeichnete Linearität zwischen dem angelegten Druck und dem Hub.
Schnelle ReaktionDie flache Kopfplattenkonstruktion auf der Signalseite minimiert das Hohlraumvolumen und führt so zu einer kürzeren Reaktionszeit.
Robuste KonstruktionDie dickwandige Konstruktion aus Gusseisen und Stahl sorgt für Stabilität und Widerstandsfähigkeit gegenüber rauen industriellen Umgebungen.
Integrierte Montageplatte: Erübrigt sich die Verwendung herkömmlicher Montagehalterungen, wodurch die Anzahl der Teile reduziert und die Installation vereinfacht wird, insbesondere in Kombination mit Fisher FIELDVUE™ Instrumenten.
Betrieb bei niedrigen TemperaturenVerbesserte Spezifikationen gewährleisten zuverlässige Leistung bei Temperaturen bis hinunter zu -50°C (-58°F) .
Umfassende ZertifizierungenEntspricht internationalen Standards, einschließlich SIL, ATEX, CUTR und PED .
| Attribut | Spezifikation |
|---|---|
| Produktserie | Fisher™ 667 |
| Aktuatortyp | Feder und Membran, Umkehrwirkung (Luftverschluss) |
| Betrieb | Linear |
| Steuerungstyp | Ein/Aus, Drosselung (Modulation) |
| Stromquelle | Pneumatisch, manuelle Übersteuerung verfügbar |
| Maximaler Versorgungsdruck | Bis zu 3,1 bar (45 psi) |
| Kraftbereich | 190 N bis 160.000 N |
| Hubbereich | 11 mm bis 102 mm (0,4 Zoll bis 4 Zoll) |
| Umweltbewertung | IP66 |
| Zertifizierungen | SIL, ATEX, CUTR, PED |
| Körpermaterialien | Gusseisen, Stahlguss |
| Betriebstemperatur | Standard: -40 °C bis +82 °C (-40 °F bis +180 °F); Hohe Temperatur: bis zu 149 °C (300 °F) |
Die folgende Tabelle fasst die wichtigsten Spezifikationen verschiedener Modelle der Fisher 667-Serie zusammen, um Ihnen die Auswahl des richtigen Geräts zu erleichtern. Die Informationen basieren hauptsächlich auf Daten von [Quelle einfügen]. .
| Modell | Maximaler Hub (mm) | Federbereich (bar) | Maximaler Schub (N) |
|---|---|---|---|
| 667-30 | 19 | 0.2-1.0 / 0.4-2.0 | 3270 |
| 667-34 | 25 | 0.2-1.0 / 0.4-2.0 | 5530 |
| 667-40 | 38 | 0.2-1.0 / 0.4-2.0 | 3680 |
| 667-45 | 51 | 0.2-1.0 / 0.4-2.0 | 8870 |
| 667-46 | 51 | 0.2-1.0 / 0.4-2.0 | 11800 |
| 667-50 | 51 | 0.2-1.0 / 0.4-2.0 | 7010 |
| 667-60 | 51 | 0.2-1.0 / 0.4-2.0 | 8330 |
| 667-70 | 51 | 0.2-1.0 / 0.4-2.0 | 13700 |
Betriebstemperaturbereiche:
Standard (Nitrilkautschuk): -40 °C bis +82 °C (-40 °F bis +180 °F)
Optional (Silikonmembran): -40 °C bis +149 °C (-40 °F bis +300 °F)
Optimiert für niedrige Temperaturen: Kann bei Temperaturen bis zu -50°C (-58°F) verwendet werden.
