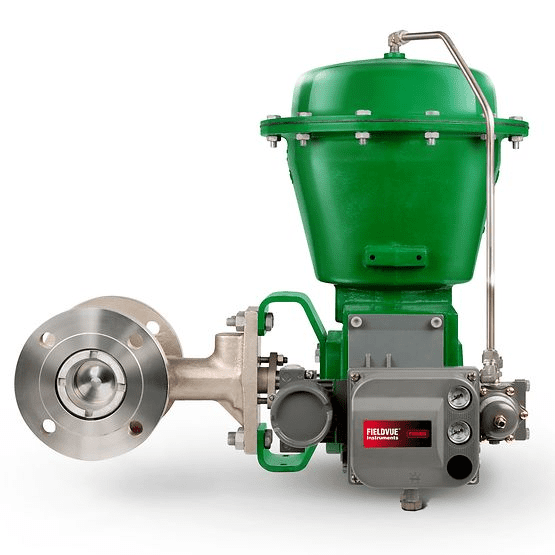

Das exzentrische Kegelventil Fisher™ CV500 ist auf zuverlässige Leistung ausgelegt. Es kombiniert die hohe Regelgenauigkeit eines Nocken-Kugelhahns mit segmentierter V-Kerbe mit der Robustheit von Hochleistungslagern, Dichtungen und einem stabilen Ventilkörper. Diese Konstruktion bietet eine ausgewogene Lösung für korrosive Medien und die Druckregelung von Gasen oder Flüssigkeiten.
Das exzentrische Kegelventil Fisher™ CV500 ist auf zuverlässige Leistung ausgelegt. Es kombiniert die hohe Regelgenauigkeit eines Nocken-Kugelhahns mit segmentierter V-Kerbe mit der Robustheit von Hochleistungslagern, Dichtungen und einem stabilen Ventilkörper. Diese Konstruktion bietet eine ausgewogene Lösung für korrosive Medien und die Druckregelung von Gasen oder Flüssigkeiten.
Ideal für eine Vielzahl anspruchsvoller Bedingungen, einschließlich Lärmminderung, Kavitation, verschmutzte Medien, erosive Medien, geringe Durchflussmengen und allgemeine Anwendungsbereiche, Dieses Ventil ist auf lange Lebensdauer und präzise Steuerung ausgelegt. Seine einzigartigen Konstruktionsmerkmale tragen zu geringerem Verschleiß und einfacher Wartung bei und machen es somit zu einer zuverlässigen Wahl für Ihre kritischsten Anwendungen.
Hauptmerkmale und Vorteile:
Ausgezeichnete DurchflusskontrolleDer präzisionsgeformte V-förmige Zündkerzenstecker bietet eine modifizierte Durchflusscharakteristik mit gleichem prozentualen Durchfluss für überlegene Regelungsleistung.
Hohe KapazitätEin ungehinderter, geradliniger Durchflusskanal bietet eine höhere Kapazität im Vergleich zu vielen herkömmlichen Kugel- und Drehventilen.
Lange Lebensdauer des SitzesDer patentierte V-förmige Stopfen lässt sich in den Sitzring hinein- und herausdrehen, wodurch der Kontakt minimiert und somit Verschleiß und Reibung reduziert werden. Der selbstzentrierende, überlappende Sitz richtet sich dynamisch auf den Stopfen aus und sorgt so für eine lange Lebensdauer.
Einfache Installation und AusrichtungDer einteilige Ventilflansch passt auf eine Vielzahl von Rohrleitungsflanschtypen und vereinfacht so die Ausrichtung und Installation.
Vereinfachte Montage und WartungEine präzise Ausrichtung und Montage werden erleichtert, da beim Festziehen der Halterung keine spezielle Positionierung oder separate Ausrichtung des Stopfens und des Sitzrings erforderlich ist.
SäurebehandlungsfähigkeitDie verwendeten Materialien für Verkleidung und Verschraubung eignen sich für Anwendungen, bei denen saure Flüssigkeiten und Gase zum Einsatz kommen, und entsprechen den Anforderungen der Norm NACE MR0175-2002.
Vielseitiger BetriebDer selbstzentrierende Sitz und der robuste Stopfen ermöglichen ein dichtes Absperren in beide Durchflussrichtungen und somit sowohl Vorwärts- als auch Rückwärtsfluss.
Hier finden Sie als Kurzübersicht die wichtigsten Spezifikationen des Fisher CV500 Ventils.
| Besonderheit | Beschreibung |
|---|---|
| Produktlinie | Fisher™ CV500 |
| Ventiltyp | Exzentrisches Kegelventil |
| Hauptanwendungen | Lärmminderung, Kavitation, Verschmutzung, Erosion, Geringer Durchfluss, Allgemeiner Service |
| Strömungscharakteristik | Gleichprozentig |
| Körpermaterialien | Kohlenstoffstahl, Edelstahl, Legierungen |
| Betriebstemperatur | Standardtemperatur |
| Druckwerte | PN, ASME |
| Endverbindungstypen | Flansch |
| Abschaltklasse | Klasse IV (FCI 70-2) |
| Zertifizierungen | SIL, PED, CRN, flüchtige Emissionen, NACE |
Das Fisher™ CV500 Exzenter-Kegelventil ist in einer Reihe von Standardgrößen erhältlich, um verschiedenen Anwendungsanforderungen gerecht zu werden.
| Ventilgröße (NPS) | Druckwerte |
|---|---|
| NPS 3 | CL150/300/600 (PN 10 bis PN 100) |
| NPS 4 | CL150/300/600 (PN 10 bis PN 100) |
| NPS 6 | CL150/300/600 (PN 10 bis PN 100) |
| NPS 8 | CL150/300/600 (PN 10 bis PN 100) |
| NPS 10 | CL150/300/600 (PN 10 bis PN 100) |
| NPS 12 | CL150/300/600 (PN 10 bis PN 100) |
Notiz: Die Ventilgrößennormen sind NPS und DN. Für detailliertere technische Spezifikationen oder kundenspezifische Konfigurationsmöglichkeiten kontaktieren Sie bitte unser Vertriebsteam.
Wenn Sie Fragen haben oder sich bezüglich des richtigen Fisher™ CV500-Modells für Ihre Anwendung unsicher sind, zögern Sie bitte nicht, sich an uns zu wenden. Kateteco-Verkaufsteam. Unsere technischen Experten stehen Ihnen gerne bei der Auswahl des perfekten Ventils für Ihre Bedürfnisse zur Seite.
