| Grundlegende Informationen | Modell | J941H-16C / J941H-16P (Edelstahl) / J941H-16R (Edelstahl 316) |

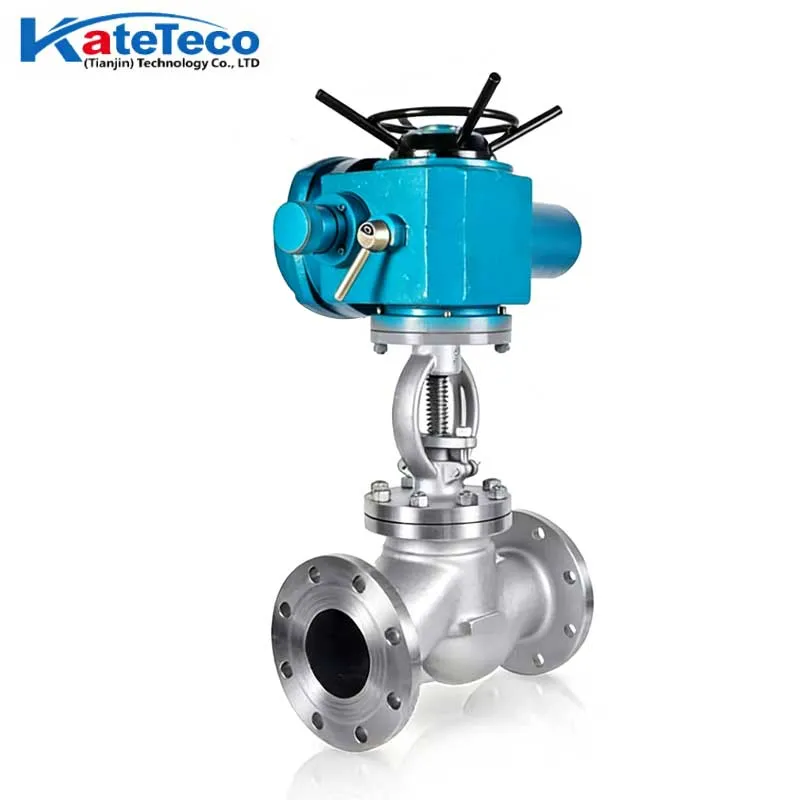

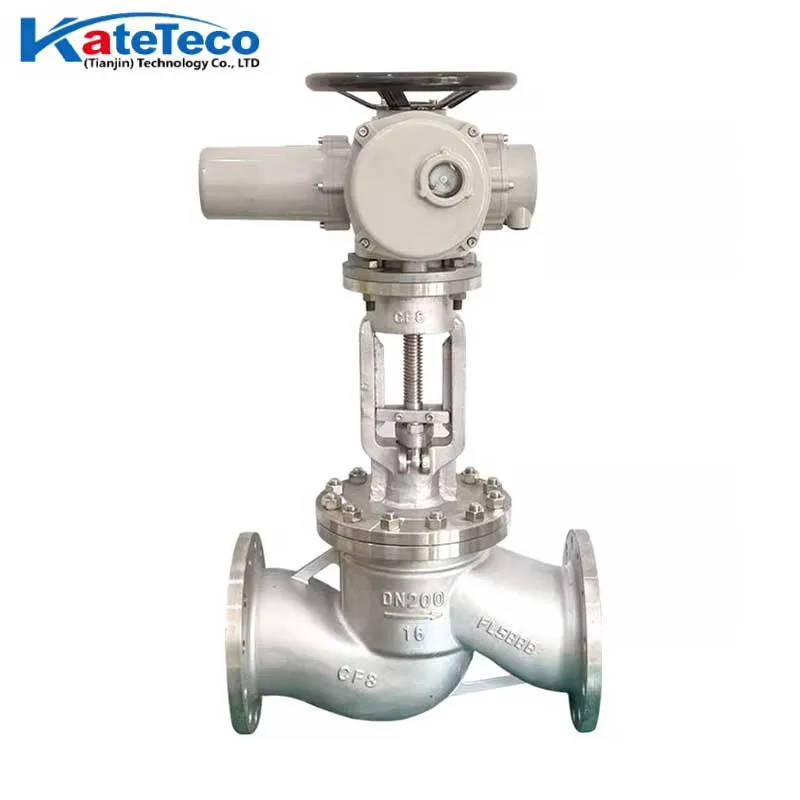

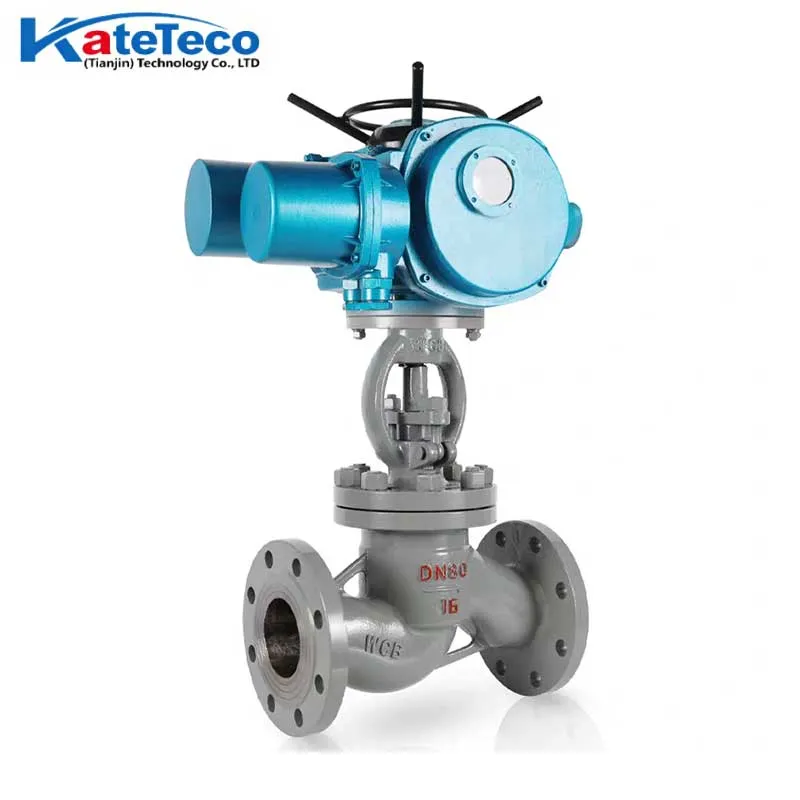

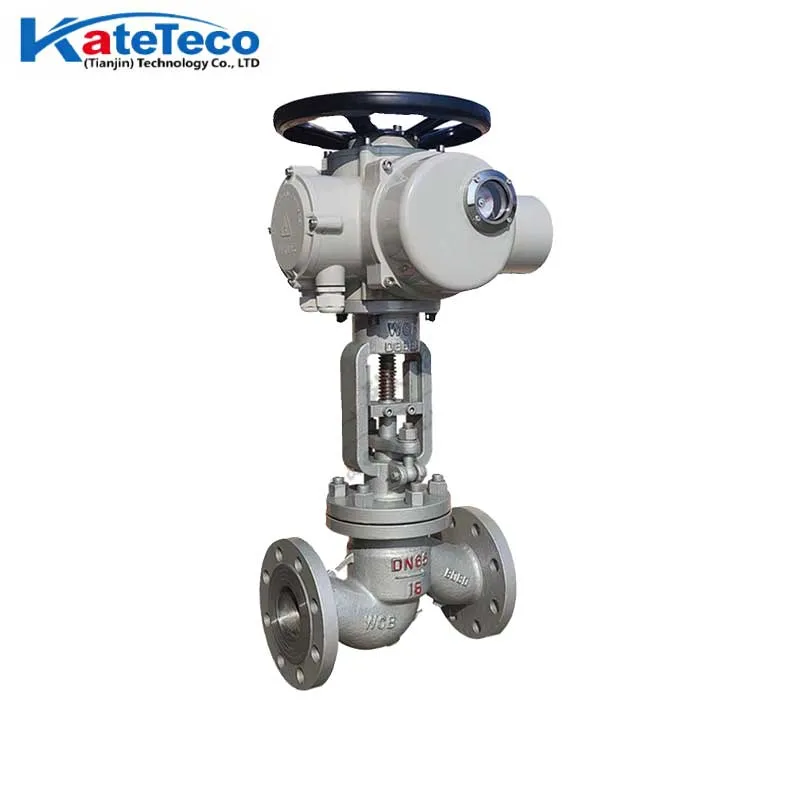

| Produktname | Elektrisches Flansch-Kugelventil / Elektrisches Flansch-Durchgangs-Kugelventil / Elektrisches Kugelventil |
| Druckbewertung | PN16 (Nenndruck 1,6 MPa) / Optional PN25, PN40, PN64, PN100, PN160 |
| Größenbereich | DN15 ~ DN600 |
| Ventilstruktur | Verbindungstyp | Flanschverbindung (RF, FF, MF) |
| Strukturtyp | Durchgangstyp, steigender Schafttyp |
| Dichtungstyp | Harte Dichtung (Metall-auf-Metall) |
| Dichtungsflächenmaterial | Hartauftragung auf Eisenbasis / Stellite, eine kobaltbasierte Hartlegierung |
| Körpermaterial | Stahlguss (WCB) / Edelstahl (CF8/CF8M) / Legierter Stahl |
| Disc-Material | WCB + Hartlegierung / Edelstahl + Hartlegierung |
| Stielmaterial | 2Cr13 / Edelstahl (vergütet, nitriert) |
| Verpackung | Flexibles Graphit / PTFE |
| Aktuatorspezifikationen | Aktuatormodell | Elektrischer Mehrgangantrieb der DZW-Serie |
| Stromversorgung | AC380V (Standard) / AC220V / AC660V (Optional) |
| Steuerungstyp | Ein/Aus-Typ / Intelligenter Modulationstyp (4-20mA) |
| Schutzklasse | IP55 / IP65 (IP67 optional) |
| Explosionsschutzklasse | Optionale explosionsgeschützte Ausführung (Ex d II BT4) |
| Umgebungstemperatur | -20℃ ~ +60℃ |
| Manuelle Bedienung | Manuell/elektrisch einsetzbar, mit Handrad und manuellem/elektrischem Schaltmechanismus |
| Leistung | Betriebstemperatur | WCB-Material: ≤425℃ / Legierter Stahl: ≤550℃ / Edelstahl: ≤200℃ |
| Anwendbare Medien | Wasser, Dampf, Öl, Salpetersäure, Essigsäure, Harnstoff usw. |
| Prüfdruck (Mantel) | 2,4 MPa (PN16) / 3,75 MPa (PN25) / 6,0 MPa (PN40) |
| Prüfdruck (Dichtung) | 1,76 MPa (PN16) / 2,75 MPa (PN25) / 4,4 MPa (PN40) |
| Leckageklasse | Hard Seal entspricht der Norm GB/T13927 |
| Betriebsbereich | Vollständig geöffnet / Vollständig geschlossen (Nicht für Drosselbetrieb empfohlen) |
| Standards | Konstruktion & Fertigung | GB/T 12235 |
| Face-to-Face-Dimension | GB/T 12221 |
| Flanschstandard | GB/T 9113 / JB/T 79 / HG/T 20592 |
| Inspektion und Prüfung | GB/T 13927 / JB/T 9092 |
| Anwendungen | Typische Verwendung | Rohrleitungsisolierungsvorrichtungen in Branchen wie Erdöl, Chemie, Energie, Metallurgie, Pharmazie, Düngemittel, Wasseraufbereitung usw. |
