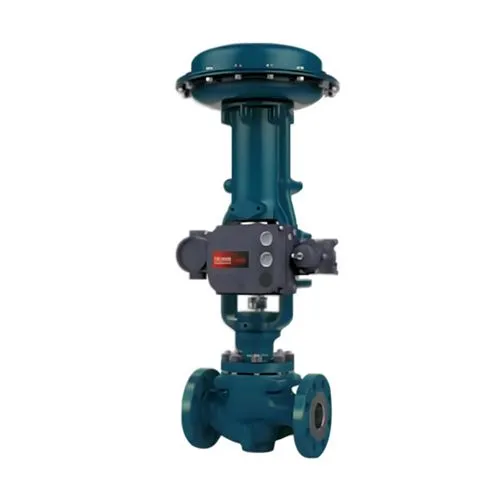

Das Regelventil vom Typ MK-GC ist ein Käfigregelventil. Es handelt sich um ein Hochleistungsregelventil mit hoher Durchflusskapazität und ausgezeichneter dynamischer Stabilität. Es eignet sich zur Drosselung verschiedener Flüssigkeiten und Gase und ist auch für anspruchsvolle Betriebsbedingungen geeignet.
Diese Baureihe von Regelventilen kann optional mit speziellen Konstruktionen wie Balgdichtung, Dampfmantel und verlängerter Haube ausgestattet werden.
Produktmerkmale:
Das MK-GC-Regelventil entspricht sowohl den europäischen EN- als auch den amerikanischen ANSI-Normen.
Die Wandstärke des Ventilkörpers ist gemäß ASME B16.34-2013 ausgelegt. Jeder Ventilkörperhohlraum wird durch 3D-Modellierung und CFD-Simulation optimiert, um die Fluidstabilität zu gewährleisten.
Das Ventilgehäuse und der Ventildeckel sind mittels Bolzen als eine Einheit verschraubt, wobei die Konstruktionsspezifikationen ASME VIII entsprechen.
Schnellwechsel-Ventileinsätze – Ventilkörper gleicher Größe und Druckstufe ermöglichen den schnellen Austausch verschiedener Einsatztypen, um unterschiedlichen Prozessanforderungen vor Ort gerecht zu werden.
Dynamisch belastete Packung – die Standardausführung umfasst eine dynamisch belastete PTFE-V-Ring-Packung. Die dynamische Belastung trägt zu einer zuverlässigen Abdichtung des Prozessmediums bei, reduziert das Risiko von Leckagen an der Ventilstopfbuchse deutlich und erfüllt die Emissionsnormen ISO 15848-1 und TA-LUFT VDI2440.
Einfache Wartung – ermöglicht den schnellen Austausch von Ventilkomponenten. In Kombination mit einem geklemmten Sitzring verkürzt sich die Demontagezeit. Inspektion und Wartung der Ventilkomponenten können durchgeführt werden, ohne das Ventil aus der Rohrleitung auszubauen.
Hohe Kosteneffizienz – dank eines optimierten Strömungswegdesigns bietet es eine höhere Durchflusskapazität als die meisten Kugelventile gleicher Größe.
Die Konstruktion des Ventilkörpers ermöglicht die Verwendung von Materialien gemäß NACE 0175-2003.
| Spezifikation | EN | ANSI |
|---|---|---|
| Nenndurchmesser | DN 15, 20, 25, 40, 50, 80, 100, 150, 250, 300 | 0,5″, 0,75″, 1″, 1,5″, 2″, 3″, 4″, 6″, 8″, 10″, 12″ |
| Nenndruck | PN 10/16/25/40/63/100 Entspricht EN 1092-1 | Klasse 150/300/600 Entspricht ASME B16.34 |
| Verbindungstyp | Flanschanschluss nach EN 1092-1 für Dichtflächen (RF), Ringverbindungen (RTJ), Außengewinde/Innengewinde (MFM) Entspricht auch HG/T 20592-2009 | Flanschanschluss gemäß ASME B16.5 für RF, RTJ, MFM Entspricht HG/T 20615-2009; SH/T 3406-2013 Gewinde- oder Muffenschweißverbindung gemäß ASME B16.11 Stumpfschweißung nach ASME B16.25 |
| Face-to-Face-Dimension | Entspricht EN 558-1 | Entspricht ANSI/ISA 75.08.01 |
| Motorhaubentyp | Standard, Verlängert I, Verlängert II, Faltenbalgdichtung | |
| Leckageklasse | Metallsitz: ANSI/FCI 70-2 Klasse IV (Optional: Klasse V) Weicher Sitz: Klasse VI | |
| Fließrichtung | Aufwärtsfluss (nach oben) | |
| Strömungscharakteristik | Schnellöffnung, gleichprozentig, linear | |
| Reichweite | 50:1 | |
| Ausstattungsart | Mikrofluss-Trimmung, Käfiggeführte Trimmung, Mehrlochgeführte Trimmung, Labyrinth-Trimmung, Mehrstufige Trimmung | |
| Betriebstemperatur | • WCB/LCB-Materialien: -29 °C bis +232 °C (LCB min: -46 °C). Mit verlängerter Haube: bis zu +371 °C. • Edelstahl (CF8/CF8M/CF3/CF3M): -29 °C bis +232 °C. Mit verlängerter Motorhaube: -196 °C bis +565 °C. |
Für detaillierte technische Datenblätter, konkrete Hinweise zur Modellauswahl oder um Ihre Anwendungsanforderungen zu besprechen, zögern Sie bitte nicht, sich an unser Vertriebsteam zu wenden.
Wenn Sie Fragen zu den Spezifikationen haben oder Unterstützung bei der Auswahl des richtigen MK-GC benötigen, stehen wir Ihnen gerne zur Verfügung. Für Ihr System wenden Sie sich bitte an das Kateteco-Vertriebsteam.
