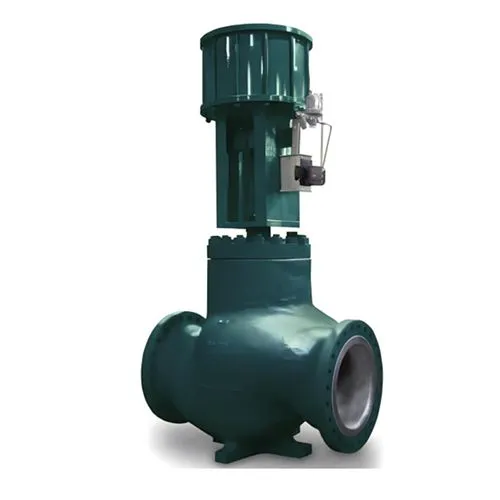

Markco Kugelregelventil MK-GL-Serie

Das Regelventil vom Typ MK-GL ist ein Käfigregelventil. Es handelt sich um ein Hochleistungsregelventil mit großem Nenndurchmesser und hervorragender dynamischer Stabilität. Es eignet sich zur Drosselung verschiedener Flüssigkeiten und Gase und ist auch für anspruchsvolle Betriebsbedingungen geeignet.

Kaufdetails

Diese Regelventile können mit speziellen Ausführungen wie Balgventilen, Dampfmantelventilen und Ventilen mit verlängertem Deckel ausgestattet werden. Sie eignen sich für Betriebsbedingungen mit einem breiten Spektrum an Druckverlusten und Temperaturen. Verschiedene Ausführungen der Ventilausstattung sind verfügbar, und für anspruchsvolle Betriebsbedingungen wie hohen Druckdifferenzwiderstand, Verdampfungskavitation und Geräuschentwicklung können entsprechende Lösungen bereitgestellt werden.

Produktmerkmale:

Das Regelventil vom Typ MK – GL entspricht sowohl den europäischen EN- als auch den amerikanischen ANSI-Normen.
Die Wandstärke des Ventilkörpers entspricht ASME B16.34 – 2013. Jeder Ventilkörperhohlraum ist durch 3D-Modellierung und CFD-Simulation optimal ausgelegt, um die Fluidstabilität zu gewährleisten.
Der Ventilkörper und die obere Abdeckung werden mittels doppelseitiger Bolzen zu einer Einheit zusammengepresst, und die Konstruktionsspezifikationen entsprechen ASME Ⅷ.
Schnellwechsel-Einsätze — Bei Ventilkörpern gleicher Größe und Druckstufe können verschiedene Einsatzarten schnell ausgetauscht werden, um unterschiedlichen Anforderungen des jeweiligen Prozesses vor Ort gerecht zu werden.
Dynamisch vorgespannte Packung – Das serienmäßig konfigurierte Regelventilsystem ist mit einer dynamisch vorgespannten PTFE-V-Ring-Packung ausgestattet. Diese dynamische Vorspannung trägt zu einer zuverlässigen Abdichtung des Prozessmediums bei. Sie reduziert die Wahrscheinlichkeit von Leckagen an der Ventilstopfbuchse erheblich und erfüllt die Anforderungen der Normen ISO 15848-1 und TA-LUFT VDI 2440 für geringe Emissionen.
Einfache Wartung – Die Armaturenkomponenten lassen sich schnell und bequem austauschen. Dank des eingeklemmten Sitzrings verkürzt sich die Demontagezeit. Bei der Demontage der Armaturenteile zur Inspektion oder Wartung muss das Ventil nicht aus der Rohrleitung ausgebaut werden.
Hohe Wirtschaftlichkeit – Es verfügt über ein optimiertes Durchflusskanaldesign und bietet im Vergleich zu den meisten geraden Durchgangsventilen gleicher Größe eine höhere Durchflusskapazität.
Die Konstruktion des Ventilkörpers ermöglicht es dem Material, die Anforderungen der NACE 0175 – 2003 zu erfüllen.

Tabelle 1: Ventilspezifikationen

Spezifikation	ANSI
Nenndurchmesser	12″, 14″, 16″, 18″, 20″, 30″, 16″x12″, 20″x16″, 24″x16″, 24″x20″
Nenndruck	Klasse 150/300/600, entspricht ASME B16.34
Verbindungstyp	• Flanschverbindungen: Anforderungen an Flanschverbindungen mit erhöhter Dichtfläche (RF) und Ringflanschverbindungen (RTJ) gemäß ASME B16.5 • Auch konform mit HG/T 20615-2009 Und SH/T 3406-2013 • Stumpfschweißung: pro ASME B16.25
Face-to-Face-Dimension	Konform mit ANSI/ISA 75.08.01
Motorhaubentyp	Standard, Verlängert I, Verlängert II, Faltenbalgdichtung
Leckageklasse	Metallsitz: ANSI/FCI 70-2 Klasse IV (Optional: Klasse V)
Fließrichtung	Aufwärtsfluss (nach oben)
Strömungscharakteristik	Schnellöffnung, gleichprozentig, linear
Reichweite	50:1

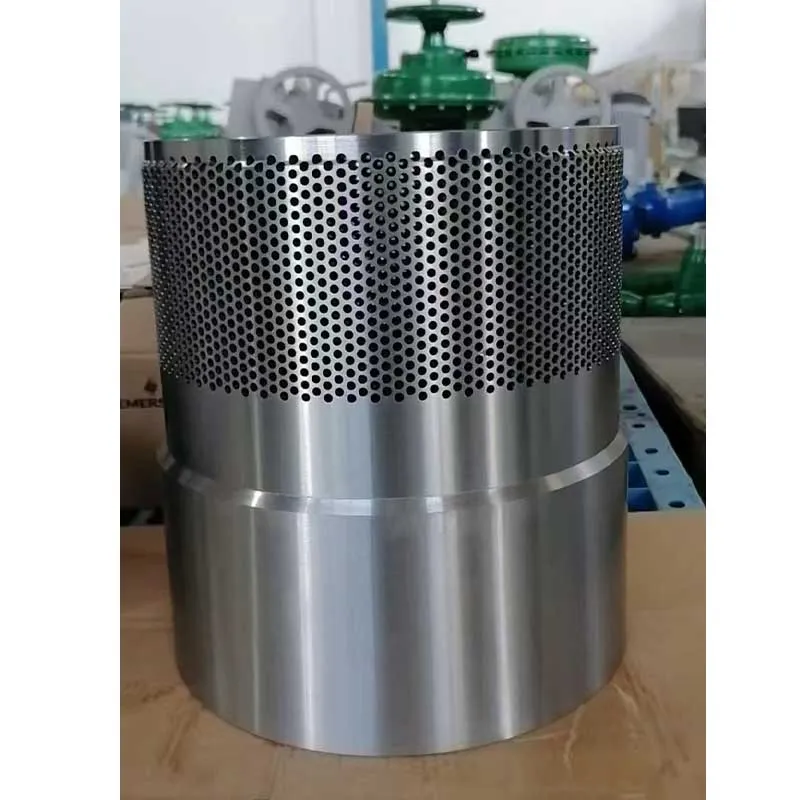

Ausstattungsvarianten	Käfiggeführte Beschnitttechnik, Mehrlochgeführte Beschnitttechnik, Labyrinthbeschnitttechnik, Mehrstufige Beschnitttechnik
Betriebstemperatur	• WCB/LCB-Material: -29 °C bis +232 °C (LCB: min. -46 °C). Mit verlängerter Haube: bis zu +371 °C. • Edelstahl (CF8/CF8M/CF3/CF3M): -29 °C bis +232 °C. Mit verlängerter Motorhaube: -196 °C bis +565 °C.

Für detaillierte technische Datenblätter, konkrete Hinweise zur Modellauswahl oder um Ihre Anwendungsanforderungen zu besprechen, zögern Sie bitte nicht, sich an unser Vertriebsteam zu wenden.

Wenn Sie Fragen zu den Spezifikationen haben oder Unterstützung bei der Auswahl des richtigen MK-GL benötigen, können Sie sich gerne an uns wenden. Für Ihr System wenden Sie sich bitte an das Kateteco-Vertriebsteam.
