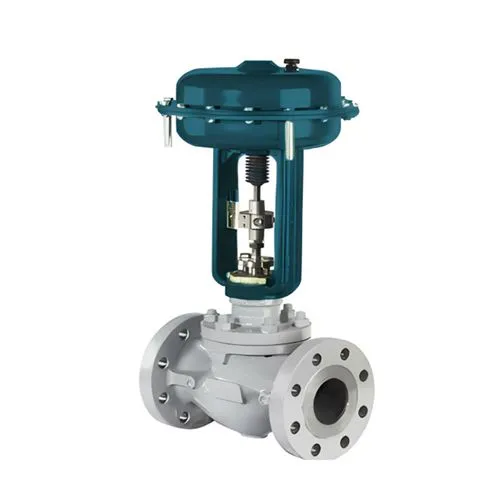

Das Regelventil vom Typ MK-GS ist ein Einsitzventil. Es wurde speziell für die Regelung verschiedener Flüssigkeiten, Gase und Dämpfe entwickelt. Sein speziell perforierter Käfig und Ventileinsatz gewährleisten eine bessere Anpassung an raue Betriebsbedingungen.
Diese Baureihe von Regelventilen kann optional mit speziellen Konfigurationen wie Balgdichtung, Dampfmantel, verlängerter Haube und anderen ausgestattet werden.
Produktmerkmale:
Das MK-GS-Regelventil entspricht sowohl den europäischen EN-Normen als auch den amerikanischen ANSI-Normen.
Die Wandstärke des Ventilkörpers ist gemäß ASME B16.34-2013 ausgelegt. Jeder Ventilkörperhohlraum wird durch 3D-Modellierung und CFD-Simulation optimiert, um die Fluidstabilität zu gewährleisten.
Modulares Design – Das gesamte Regelventil und der Stellantrieb wurden in Zusammenarbeit nach einem modularen Ansatz entwickelt, was ein hervorragendes Design und eine maximale Teilegleichheit über verschiedene Größen hinweg ermöglicht.
Dynamisch belastete Packung – Das Standard-Regelventilsystem ist mit einer dynamisch belasteten PTFE-V-Ring-Packung ausgestattet. Die dynamische Belastung trägt zu einer zuverlässigen Abdichtung des Prozessmediums bei, reduziert das Risiko von Leckagen an der Ventilspindelpackung deutlich und erfüllt die Emissionsnormen ISO 15848-1 und TA-Luft VDI 2440.
Die Konstruktion des Ventilkörpers ermöglicht die Verwendung von Werkstoffen gemäß NACE MR0175/ISO 15156-2003.
| Spezifikation | EN | ANSI |
|---|---|---|
| Nenndurchmesser | DN 15, 20, 25, 40, 50, 80, 100, 150 | 0,5″, 0,75″, 1″, 1,5″, 2″, 3″, 4″, 6″ |
| Nenndruck | PN 10/16/25/40 Entspricht EN 1092-1 | Klasse 150/300 Entspricht ASME B16.34 |
| Verbindungstyp | Flanschanschluss gemäß EN 1092-1 für erhöhte Dichtfläche Entspricht HG/T 20592-2009 | Flanschanschluss gemäß ASME B16.5 für erhöhte Dichtfläche Entspricht HG/T 20615-2009; SH/T 3406-2013 |
| Face-to-Face-Dimension | Entspricht EN 558-1 | Entspricht ANSI/ISA 75.08.01 |
| Motorhaubentyp | Standard, Verlängert (Niedrigtemperatur), Verlängert (Hochtemperatur), Faltenbalgdichtung, Kompakt | |
| Leckageklasse | Metallsitz: ANSI/FCI 70-2 Klasse IV (Optional: Klasse V) Weicher Sitz: Klasse VI | |
| Fließrichtung | Aufwärtsfluss (nach oben) | |
| Strömungscharakteristik | Gleichprozentig, linear | |
| Reichweite | 50:1 |
| Öffnungsdurchmesser | Ausstattungsart |
|---|---|
| 4,8 mm | Mikro-Durchfluss-Trimmung |
| 9,5, 14, 22 mm | Spindelgeführter Trimm, Stopfentrimm |
| 36, 46, 70, 90, 136 mm | Sitzgeführte Verkleidung |
| 70, 90, 136 mm | Ausgewogene Trimmung, käfiggeführte Trimmung |
Betriebstemperatur
WCB / LCB Materialien: -29 °C bis +232 °C (LCB min: -46 °C). Mit verlängerter Haube: bis zu +371 °C.
Edelstahl (CF8/CF8M/CF3/CF3M): -29 °C bis +232 °C. Mit verlängerter Motorhaube: -46 °C bis +371 °C.
Für detaillierte technische Datenblätter, konkrete Hinweise zur Modellauswahl oder um Ihre Anwendungsanforderungen zu besprechen, zögern Sie bitte nicht, sich an unser Vertriebsteam zu wenden.
Wenn Sie Fragen zu den Spezifikationen haben oder Unterstützung bei der Auswahl des richtigen MK-GS benötigen, können Sie sich gerne an uns wenden. Für Ihr System wenden Sie sich bitte an das Kateteco-Vertriebsteam.
