Markco Three-way Control Valve MK-GT Series – Bild 2

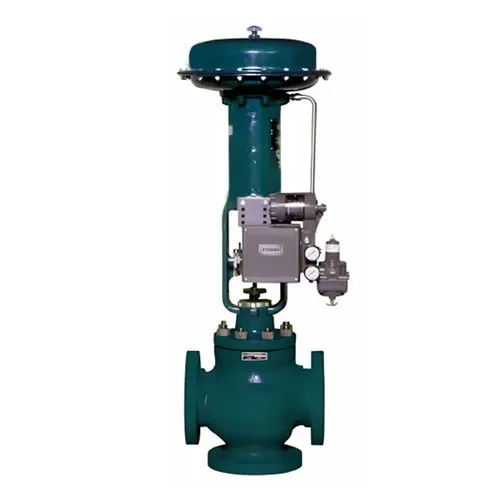

Markco Dreiwege-Regelventil MK-GT Serie

Die käfiggeführten Dreiwegeventile der MK – GT-Serie verfügen über eine Käfigführung mit balancierten oder unbalancierten Ventileinsätzen und können zur Regelung, Öffnungs- und Schließsteuerung verschiedener Fluide eingesetzt werden.

Kaufdetails

Folgende Strukturen stehen zur Verfügung:

MK – GT – C (Ausgewogener Typ) – Geeignet für allgemeine Zusammenführungs- (Flüssigkeitsmischung) und Umleitungs- (Flüssigkeitsdispersions-) Betriebsbedingungen. Sowohl Standardausführung als auch hochtemperaturbeständige Ausführung erhältlich.
MK – GT – S (Unbalancierte Ausführung) – Geeignet für allgemeine Zusammenfluss-Betriebsbedingungen. Bei Verwendung dieser Konstruktion für Umleitungs-Betriebsbedingungen wird sie nur für Ein-/Aus-Anwendungen empfohlen.

Ein Dreiwege-Umschaltventil teilt einen Fluidstrom in zwei Ströme auf, während ein Dreiwege-Zusammenführungsventil zwei Fluidströme zu einem Strom mischt. Die Ventile der MK-GT-Serie eignen sich für eine Vielzahl von Anwendungen, darunter auch für die in der Öl- und Gasindustrie häufig anzutreffenden Umgebungen mit Sulfid- und Chloridspannungsrisskorrosion.

Produktmerkmale:

Die Wandstärke des Ventilkörpers entspricht ASME B16.34 – 2013. Jeder Ventilkörperhohlraum ist durch 3D-Modellierung und CFD-Simulation optimal ausgelegt, um die Fluidstabilität zu gewährleisten.
Der Ventilkörper und die obere Abdeckung werden mittels doppelseitiger Bolzen zu einer Einheit zusammengepresst, und die Konstruktionsspezifikationen entsprechen ASME Ⅷ.
Schnellwechsel-Verschluss – Der standardmäßige Schnellwechsel-Verschluss erleichtert die Wartung vor Ort. Selbst wenn sich das Ventil an der Rohrleitung befindet, lässt sich der gesamte Verschluss problemlos vom Ventilkörper entfernen.
Spulenstabilität — Die robuste und langlebige Käfigführung sorgt für eine hervorragende Spulenstabilität, wodurch Vibrationen und mechanische Geräusche reduziert werden.
Langlebige Zierleisten – Die gehärteten Zierleistenmaterialien weisen eine gute Verschleiß- und Korrosionsbeständigkeit auf.
Die Konstruktion des Ventilkörpers ermöglicht es dem Material, die Anforderungen der NACE 0175 – 2003 zu erfüllen.

Tabelle 1: Ventilspezifikationen

Spezifikation	HYD-C	HYD-S
Nenndurchmesser	1/2″, 3/4″, 1″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 6″, 8″
Nenndruck	Klasse 150/300/600, entspricht ASME B16.34
Verbindungstyp	• Flanschanschluss (ASME B16.5) • Gewinde- oder Muffenschweißanschluss: NPS 1/2″ bis 2″ (ASME B16.11) • Stumpfschweißung: Alle Wandstärken der Rohre entsprechen ASME B16.34 (ASME B16.25)
Motorhaubentyp	Standardhaube (-18 °C bis 232 °C) Verlängerte Motorhaube Typ I (-46 °C bis 427 °C) Verlängerte Haube Typ II (-101 °C bis 427 °C) Faltenbalgdichtungshaube
Verpackung	PTFE-Packung, Graphitpackung, verstärktes PTFE, verstärkter Graphit
Leckageklasse	Klasse IV	Klasse IV (Klasse V optional)
Strömungscharakteristik	Linear	Linear
Reichweite	50:1	50:1

Für detaillierte technische Datenblätter, konkrete Hinweise zur Modellauswahl oder um Ihre Anwendungsanforderungen zu besprechen, zögern Sie bitte nicht, sich an unser Vertriebsteam zu wenden.

Wenn Sie Fragen zu den Spezifikationen haben oder Unterstützung bei der Auswahl des richtigen MK-GT benötigen, können Sie sich gerne an uns wenden. Für Ihr System wenden Sie sich bitte an das Kateteco-Vertriebsteam.
