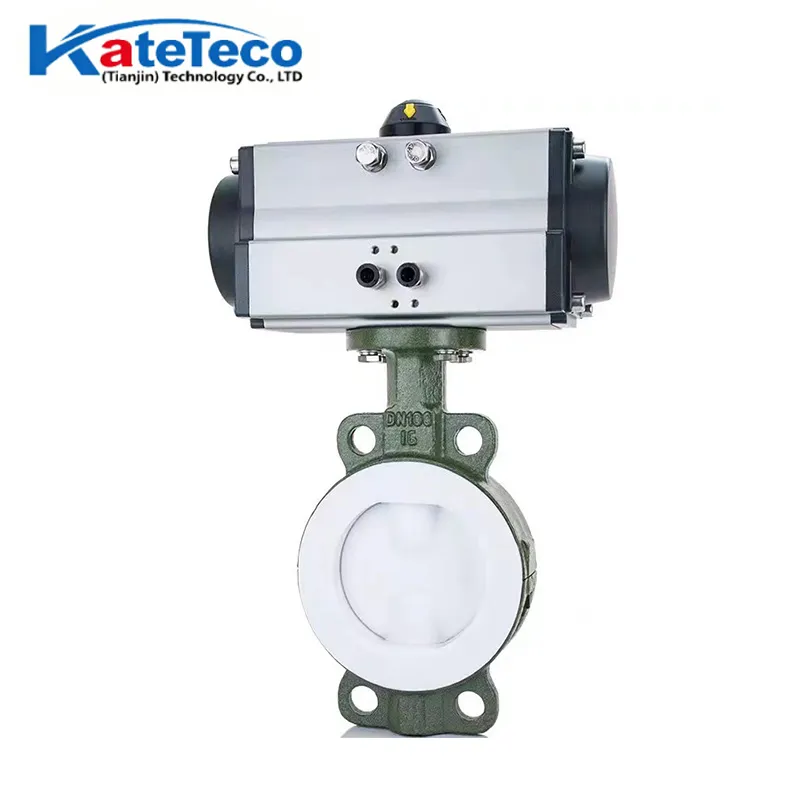

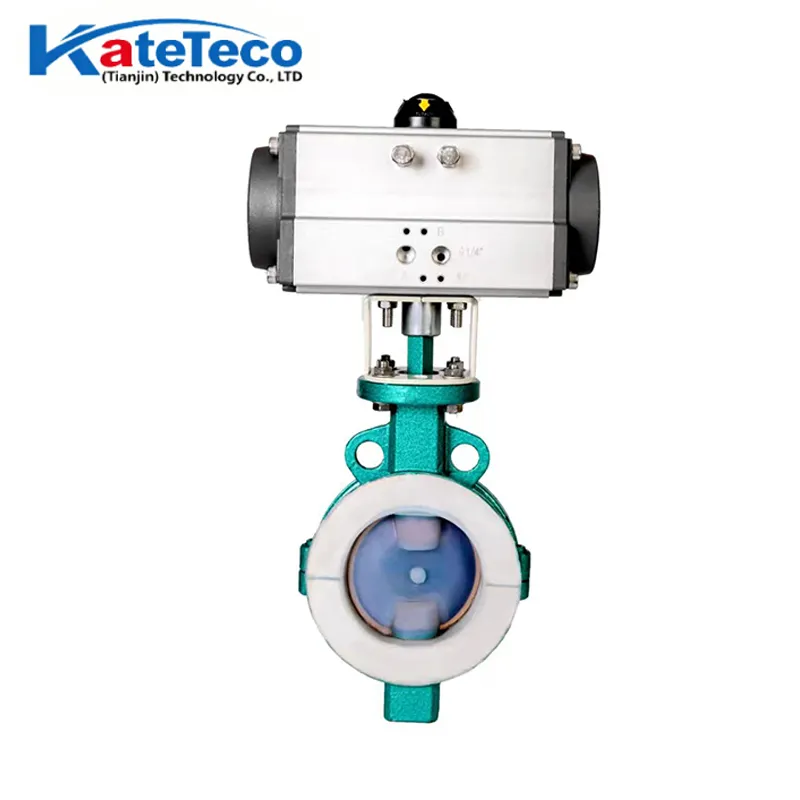

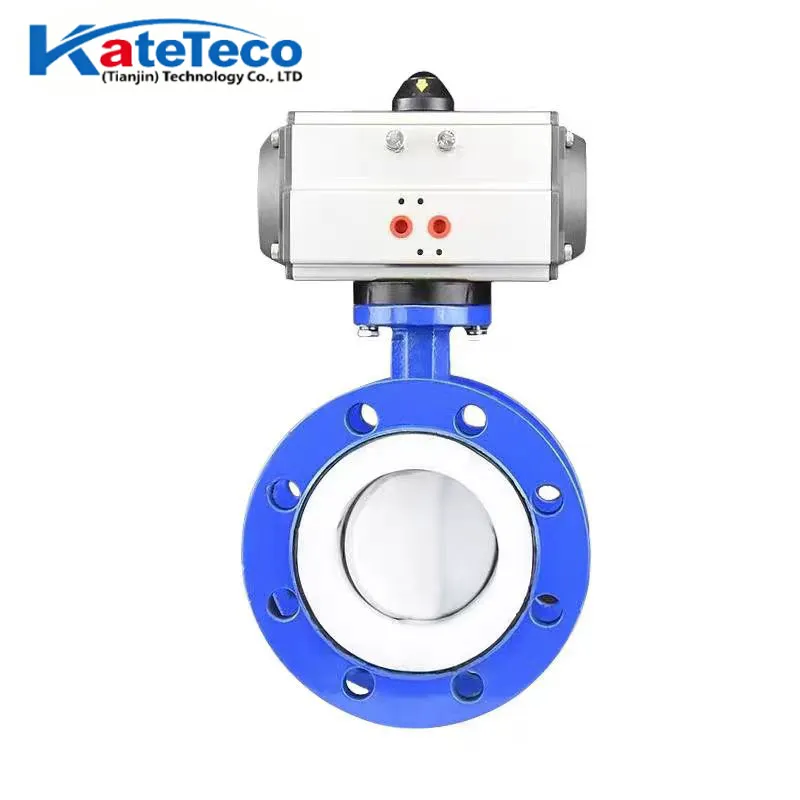

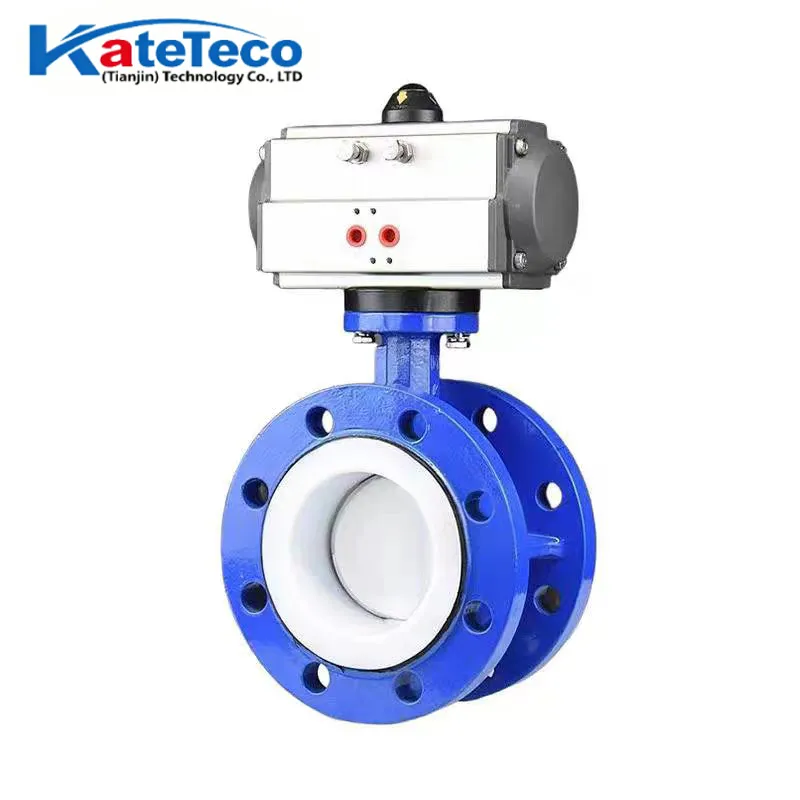

Pneumatische, PTFE-ausgekleidete Absperrklappe, DN40-600 (1½"-24"). Vollständige chemische Isolation für starke Säuren und korrosive Medien. Ein/Aus- oder stufenlose Regelung. Korrosionsfreie, antihaftbeschichtete Oberfläche. Ideal für die chemische und pharmazeutische Industrie. Kundenspezifisch anpassbar.
| Attribut | Details |
|---|---|
| Nenndurchmesser (Größe) | DN40 – DN600 (1½” – 24“) (Sondergrößen auf Anfrage erhältlich) |
| Nenndruck (PN) | PN6 / PN10 / PN16 (oder ANSI Klasse 150LB) |
| Standard-Gehäusematerialien | Gusseisen / Sphäroguss / Stahlguss (WCB) / Edelstahl (mit Innenauskleidung) |
| Futtermaterial | PTFE (Polytetrafluorethylen) / FEP (Fluoriertes Ethylenpropylen) / PFA (Perfluoralkoxy) (Ausgezeichnete Chemikalienbeständigkeit) |
| Disc-Materialien | PTFE/FEP-ausgekleidetes duktiles Gusseisen / Edelstahl mit PTFE-Beschichtung |
| Stängelmaterialien | Edelstahl 416 / Edelstahl 17-4PH / Edelstahl mit Korrosionsschutzbehandlung |
| Sitzmaterialien (Dichtung) | PTFE / FEP (Die Formauskleidung erstreckt sich bis zur Flanschfläche und gewährleistet so eine vollständige chemische Isolation.) |
| Aktuatortyp | Doppelt wirkend (Luft zum Öffnen, Luft zum Schließen) Einmalig (Frühlingsrückkehr) —— Normalerweise geschlossen (Luft öffnet, Feder schließt) —— Normalerweise offen (schließt durch Luft, öffnet durch Feder) |
| Verbindungstyp | Wafer-Typ / Lug-Typ / Flanschtyp (Entspricht den Normen DIN, ANSI und GB/T 9119) |
| Kontrollmethode | Pneumatische Steuerung (Betrieb mit Druckluft für Ein/Aus- oder Modulationsbetrieb) |
| Verfügbares Zubehör | Magnetventil / Endschalterkasten / Luftfilterregler / Intelligenter Ventilpositionierer / Manuelle Handradüberbrückung |
| Anwendbare Medien | Starke Säuren (H₂SO₄, HCl), Laugen, ätzende Chemikalien, hochreine Flüssigkeiten, Pharmazeutika, Lebensmittelverarbeitung |
| Betriebstemperatur | PTFE/FEP-Auskleidung: -20 °C bis 150 °C (-4 °F bis 302 °F) (Höhere Temperaturoptionen mit PFA-Auskleidung erhältlich) |
