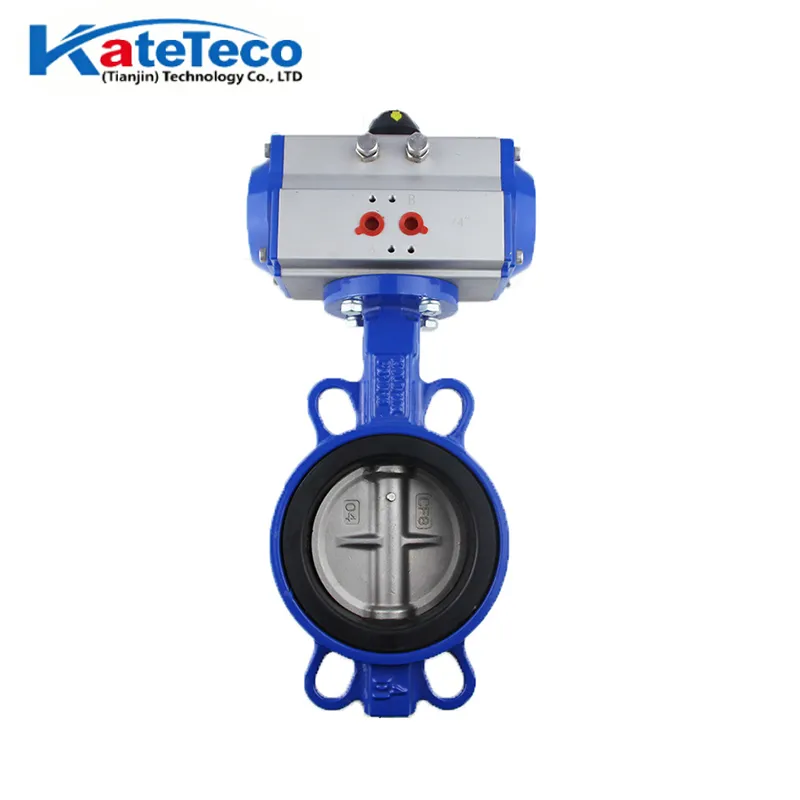

Hochleistungs-Pneumatik-Wafer-Absperrklappe, DN50–DN1500 (2″–60″). Ein/Aus- oder modulierende Steuerung. Erhältlich in verschiedenen Werkstoffen und mit unterschiedlichem Zubehör (Magnetventil, Stellungsregler). Kundenspezifische Anfertigungen für Wasser-, Öl- und Gasanwendungen möglich.
| Attribut | Details |
|---|---|
| Nenndurchmesser (Größe) | DN50 – DN1500 (2″ – 60″) (Sondergrößen auf Anfrage erhältlich) |
| Nenndruck (PN) | PN10 / PN16 / PN25 / PN40 (oder ANSI Klasse 150LB, Klasse 300LB) |

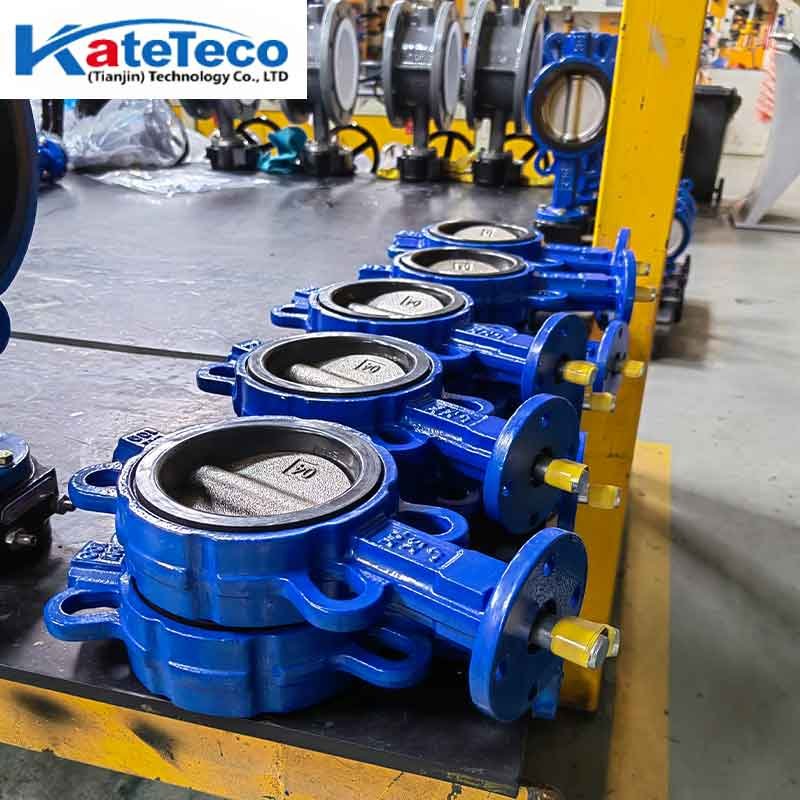

| Standard-Gehäusematerialien | Sphäroguss / Stahlguss (WCB) / Edelstahl (CF8/304, CF8M/316) |

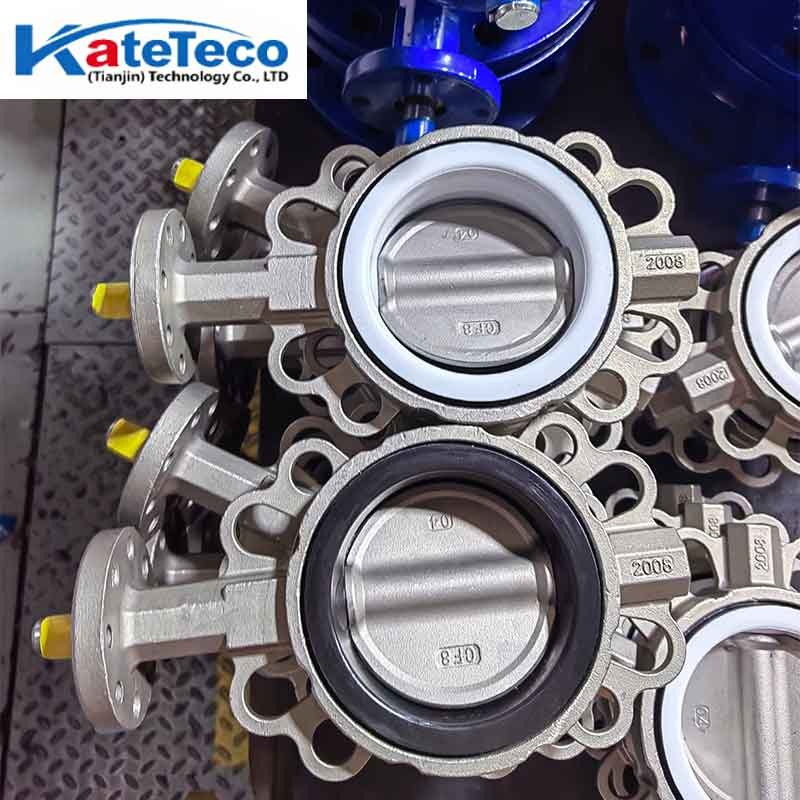

| Disc-Materialien | Nylonbeschichtetes duktiles Gusseisen / SS304 / SS316 / Duplexstahl |
| Stängelmaterialien | 45# Stahl (stromlos vernickelt / schwarz oxidiert) Edelstahl 416 / Edelstahl 17-4PH |
| Sitzmaterialien (Dichtung) | EPDM / NBR / PTFE / Hochtemperatur-Viton |

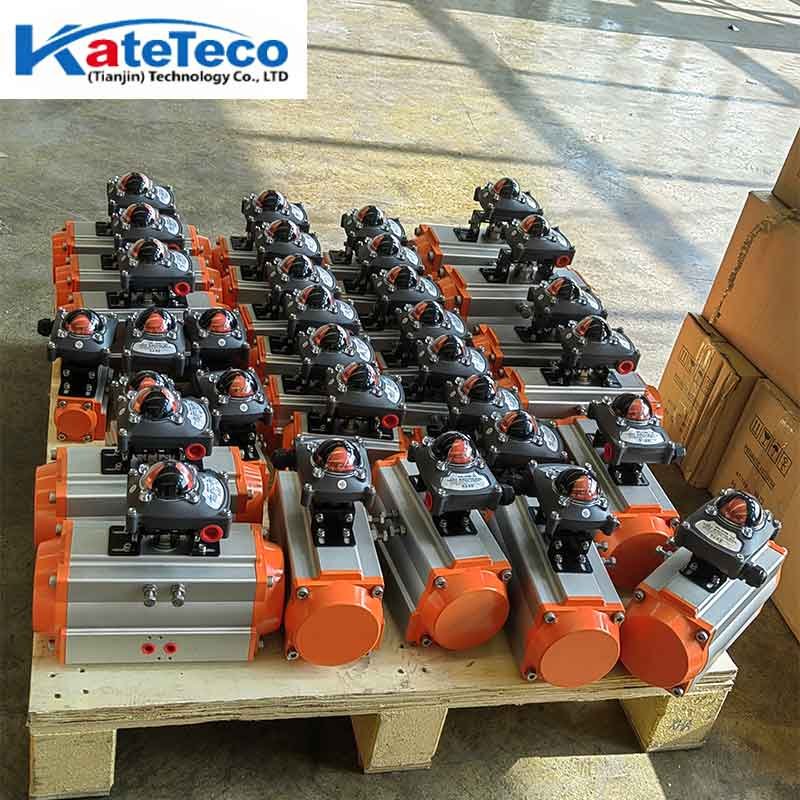

| Aktuatortyp | Doppelt wirkend (Luft zum Öffnen, Luft zum Schließen) Einmalig (Frühlingsrückkehr) —— Normalerweise geschlossen (Luft öffnet, Feder schließt) —— Normalerweise offen (schließt durch Luft, öffnet durch Feder) |
| Verbindungstyp | Wafer-Typ (Entspricht ISO 5752 / GB/T 12221) |
| Kontrollmethode | Pneumatische Steuerung (Betrieb mit Druckluft für Ein/Aus- oder Modulationsbetrieb) |
| Verfügbares Zubehör | Magnetventil (Für die Pilotenluftsteuerung) Endschalterkasten (Für Positionsfeedback) Luftfilterregler (Zur Luftquellenbehandlung) Intelligenter Ventilpositionierer (Für 4-20mA Modulationssteuerung) Absperrventil / Manuelle Handradbetätigung |
| Anwendbare Medien | Wasser, Luft, Öl, schwache Säuren/Laugen, Dampf, Schlamm, Gase usw. |
| Betriebstemperatur | Abhängig vom Sitzmaterial (z. B. EPDM: -30℃~120℃; PTFE: -20℃~180℃) |
