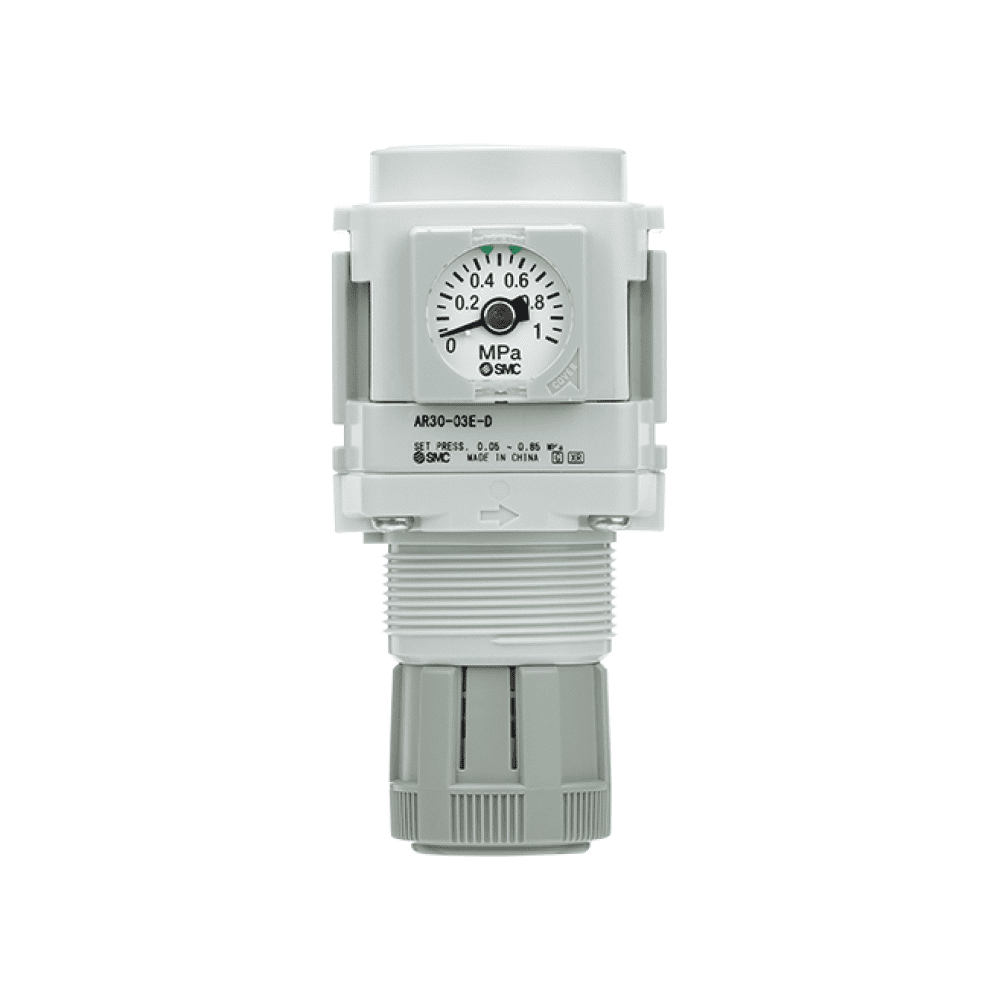

Das SMC AR□KD-Serie ist ein spezialisierter modularer Druckregler, der einen integriert Rückschlagventil (Rückflussverhinderungsfunktion). Seine Hauptaufgabe besteht darin, einen festgelegten Sekundärdruck in einem nachgeschalteten Kreislauf aufrechtzuerhalten, auch wenn der vorgeschaltete Versorgungsdruck sinkt oder abgeschaltet wird, um einen Rückfluss von Luft zu verhindern.
Dies wird durch einen internen Rückschlagventilmechanismus erreicht. Fällt der Versorgungsdruck im Zulauf unter den geregelten Druck im Ablauf, schließt das Rückschlagventil automatisch und unterbricht so die Luftzufuhr. Diese Funktion ist entscheidend, um die Position von Zylindern oder die Spannkraft von Vorrichtungen bei einem Notstopp, Stromausfall oder beim Umschalten der Druckluftquelle aufrechtzuerhalten und so ein Herabfallen des Werkstücks oder einen Prozessausfall zu verhindern.
Als Teil der modularen D-Serie von SMC verfügt er über das gleiche kompakte Blockdesign, den Druckeinstellknopf mit Druckverriegelung und das um 360° drehbare Manometer wie der Standardregler AR-D, was eine direkte Austauschbarkeit und Systemintegration ermöglicht.
| Serie | Portgröße | Einstelldruck (MPa) |
|---|---|---|
| AR20K bis 60K-D | 1/8, 1/4, 3/8, 1/2, 3/4, 1 | 0,05 bis 0,85 0,02 bis 0,2 |
Für detaillierte Maßzeichnungen, spezifische Modelldaten oder zur Klärung technischer Fragen wenden Sie sich bitte an unser Vertriebsteam unter Kateteco Company.
