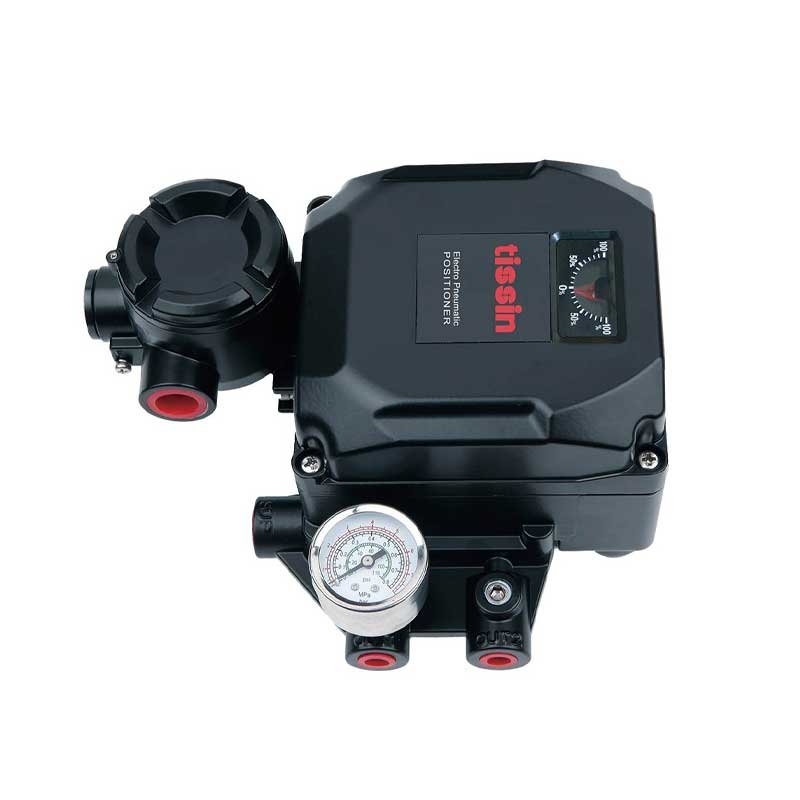

Der Stellungsregler TISSIN TS600R EP ermöglicht die präzise pneumatische Ansteuerung von Drehventilen mit 4–20 mA. Er verfügt über ein robustes IP66-Gehäuse, ein LCD-Display und alle notwendigen Sicherheitszertifizierungen für einen zuverlässigen Betrieb.
Kernmerkmale und Vorteile:
Optimierter DrehantriebSpeziell entwickelt für präzise Winkelpositionssteuerung von Vierteldreh-Drehventilen (90°) und Klappenantrieben, die eine optimale Leistung für gängige industrielle Anwendungen wie Kugel-, Absperrklappen- und Kegelventile gewährleisten.
Direkte elektropneumatische UmrüstungAls wahrer EP (elektropneumatischer) Positionierer, Es wandelt ein 4-20mA-Steuersignal direkt in einen proportionalen Ausgangsluftdruck um, wodurch die Notwendigkeit und Komplexität eines externen I/P-Wandlers entfällt.
Intuitive Einrichtung & DiagnoseAusgestattet mit einer benutzerfreundlichen LCD-Display und Drucktastenschnittstelle für unkomplizierte Konfiguration vor Ort, Kalibrierung (einschließlich Nullpunkt- und Spannenmessung) und grundlegende Betriebsdiagnose.
Industrielle Langlebigkeit und SicherheitUntergebracht in einem robustes Gehäuse aus Aluminiumguss oder Metall mit Schutzart IP66 Zum Schutz vor Staub und Wasserstrahlen. Entwickelt, um die Anforderungen zu erfüllen. ATEX / IECEx Zertifizierungsstandards für die sichere Anwendung in explosionsgefährdeten Bereichen.
Technische Parameter (repräsentativ):
Eingangssignal4-20 mA Gleichstrom, 2-Draht-System
Ausgangsrotation: 0° bis 90° (Standard-Vierteldrehung)
Druckluftversorgung: 1,4 – 7 bar (20 – 100 psi)
Linearität und HystereseTypischerweise < ±1,0% des Vollausschlags
Luftanschlüsse: 1/4″ NPT oder G1/4 (Zulauf- und Ausgangsanschlüsse)
Elektrischer Anschluss: 1/2″ NPT- oder M20-Rohreinführung
UmgebungstemperaturBetriebstemperaturbereich: -20 °C bis +80 °C
Gehäusebewertung: IP66 (Staubdicht, Schutz gegen starke Wasserstrahlen)
Sicherheitszertifizierungen: ATEX / IECEx Konform (Für explosionsgefährdete Bereiche. Bitte überprüfen Sie die genaue Zone anhand des offiziellen Datenblatts).
Montage: Direkte Ankopplung an Standard-Drehantriebswellen (z. B. ISO 5211 Montageschnittstelle oder gemäß den Spezifikationen des Antriebsherstellers).
Markenversprechen & Wert
Die TS600R-Serie unterstreicht TISSINs Engagement für die Bereitstellung anwendungsspezifischer, zuverlässiger Automatisierungslösungen. Indem wir uns auf die präzisen Anforderungen der Drehventilsteuerung konzentrieren, liefern wir ein Produkt, das Folgendes vereint Einfachheit, Langlebigkeit und zuverlässige Leistung, unterstützt durch unsere Ingenieurskompetenz und unser Engagement für Qualität.
Sollten Sie Fragen haben oder das offizielle technische Datenblatt mit genauen Spezifikationen benötigen, wenden Sie sich bitte an das Kateteco-Team.
