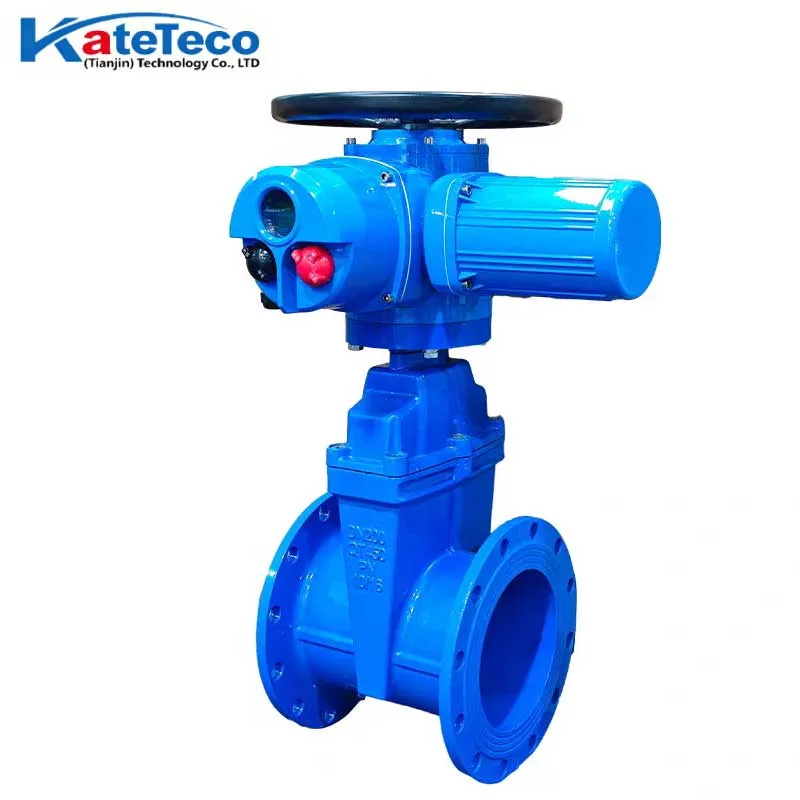

Elektrischer Keilschieber mit Flanschanschluss, Modell Z945X/T-10, Nenndruck PN10, Gehäusematerial: Grauguss/Sphäroguss, Dichtung: Gummi oder Kupferlegierung, Durchmesser: DN50–1200. Geeignet für Wasser, Dampf und Öl, Temperatur ≤ 180 °C. Ausgestattet mit einem elektrischen Mehrgangantrieb, 380-V-Wechselstromversorgung, ermöglicht Fern- und automatische Steuerung.
| Kategorie | Attribut | Details |
|---|---|---|
| Grundlegende Informationen | Modell | Z945X-10 / Z945T-10 / Z945W-10 |
| Produktname | Elektrischer Flansch-Absperrschieber aus Gusseisen mit nichtsteigender Spindel / Elektrischer Keil-Absperrschieber mit nichtsteigender Spindel / Elektrischer elastisch dichtender Absperrschieber | |
| Druckbewertung | PN10 (Nenndruck 1,0 MPa) / Optional PN16, PN25 | |
| Größenbereich | DN50 ~ DN1200 (Üblicherweise DN50~DN600) | |
| Ventilstruktur | Verbindungstyp | Flanschverbindung (RF) |
| Strukturtyp | Nicht steigender Schaft, Keiltyp, starre Einzelscheibe | |
| Dichtungstyp | Weiche Dichtung (Nitrilkautschuk) / Harte Dichtung (Kupferlegierung) | |
| Körpermaterial | Grauguss (HT200) / Sphäroguss (QT450-10) | |
| Disc-Material | Gummibeschichtetes duktiles Gusseisen / Grauguss mit Messing | |
| Stielmaterial | Chrom-Nickel-Edelstahl / 2Cr13 | |
| Stielmutter | Aluminium, Eisen, Bronze / Bronze | |
| Verpackung | Nitrilkautschuk / Flexibles Graphit / PTFE | |

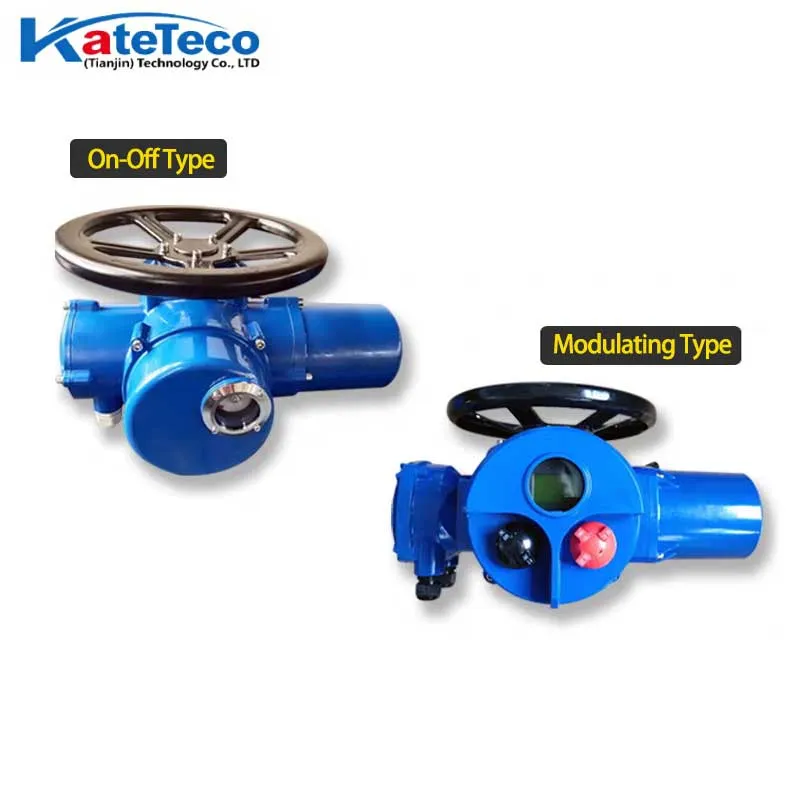

| Aktuatorspezifikationen | Stromversorgung | AC380V (Standard) / AC220V / AC660V (Optional) |
| Steuerungstyp | Ein/Aus-Typ / Intelligenter Modulationstyp (4-20mA) | |
| Schutzklasse | IP55 / IP65 (IP67 optional) | |
| Explosionsschutzklasse | Optionale explosionsgeschützte Ausführung (Ex d II BT4) | |
| Tastverhältnis | Kurzzeitdienst (10-30 Minuten) | |
| Manuelle Bedienung | Manuell/elektrisch einsetzbar, mit Handrad und manuellem/elektrischem Schaltmechanismus | |
| Umgebungstemperatur | -20℃ ~ +60℃ | |
| Leistung | Betriebstemperatur | Gummidichtung: ≤80℃ / Kupferdichtung: ≤180℃ |
| Anwendbare Medien | Wasser, Abwasser, Dampf, Öl, Gas und andere nicht korrosive Medien | |
| Prüfdruck | Gehäuse: 1,5 MPa / Dichtung: 1,1 MPa | |
| Leckageklasse | Harte Dichtung entspricht der Norm GB/T13927 / Weiche Dichtung – absolut leckagefrei | |
| Betriebsbereich | Vollständig geöffnet / Vollständig geschlossen (Nicht für Drosselungsarbeiten vorgesehen) | |
| Standards | Konstruktion & Fertigung | GB/T 12232 / GB/T 12234 |
| Face-to-Face-Dimension | GB/T 12221 | |
| Flanschstandard | GB/T 9113 / JB/T 79 / HG/T 20592 | |
| Inspektion und Prüfung | GB/T 13927 / JB/T 9092 | |
| Anwendungen | Typische Verwendung | Absperrvorrichtungen für die Wasserversorgung und -ableitung, Dampfleitungen in Branchen wie Wasserwerke, Abwasserbehandlung, Bauwesen, Petrochemie, Metallurgie, Energie, Brandschutz usw. |
Wir bieten Ihnen eine präzise Produktauswahl, abgestimmt auf Ihre Gegebenheiten vor Ort, und finden die optimale Lösung für Ihre Bedürfnisse. Bei Fragen stehen wir Ihnen gerne per WhatsApp oder E-Mail zur Verfügung. Unser Kundenservice ist rund um die Uhr erreichbar.
