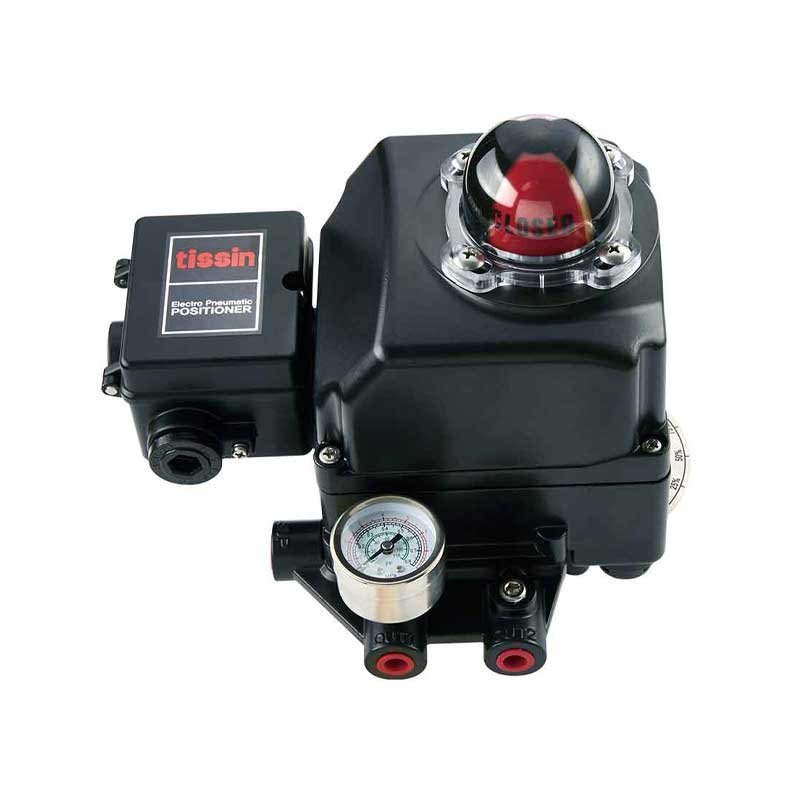

Позиционер TISSIN TS600R EP со встроенными концевыми выключателями обеспечивает точное пневматическое управление и надежное подтверждение конечного положения для поворотных клапанов с четвертьоборотным механизмом.
Основные характеристики и преимущества:
Интегрированный контроль и индикацияЭтот вариант сочетает в себе точный Электропневматический позиционер с встроенные механические или бесконтактные концевые выключатели. Он обеспечивает как пропорциональное управление клапаном, так и надежные дискретные электрические сигналы для подтверждения полностью открытого и полностью закрытого положения клапана для блокировки или дистанционной индикации.
Улучшенная безопасность и логика последовательностиВстроенные концевые выключатели обеспечивают положительную обратную связь включения/выключения, что крайне важно для Функции безопасности (SIF), Использование разрешающих последовательностей и логики блокировки технологических процессов в вашей системе управления исключает необходимость в отдельных комплектах концевых выключателей и усложняет их монтаж.
Сертифицированная промышленная прочность: Размещен в прочном корпусе Корпус с классом защиты IP66/IP67 Разработан для работы в суровых промышленных условиях. Изготовлен в соответствии с требованиями. ATEX и IECEx Сертификаты, подтверждающие возможность использования во взрывоопасных средах, гарантирующие безопасную и надежную работу.
Экономия места и упрощенная установка: Комплексное решение, которое уменьшает общее количество компонентов, точек крепления и проводки на приводе, что приводит к более аккуратной установке, снижению затрат на техническое обслуживание и повышению надежности.
Технические параметры:
Управляющий входной сигнал: 4-20 мА постоянного тока (двухпроводная система для позиционирования клапана)
Выход концевого выключателяКак правило, два (2) независимых переключателя SPDT (однополюсный, двухпозиционный), по одному экземпляру для открытых и закрытых позиций.
Рейтинги коммутаторовОбычно 5 А при 250 В переменного тока / 5 А при 30 В постоянного тока (резистивная нагрузка). Уточните точные характеристики.
Давление подаваемого воздуха: 1,4 – 7 бар
Вращение выходного сигналаДиапазон поворота: от 0° до 90° (четверть оборота). В этом диапазоне регулируется срабатывание концевого выключателя.
Воздушные соединения: 1/4″ NPT или G1/4 (порты подачи и вывода)
Электрические соединенияОтдельные кабельные вводы для проводки управляющего сигнала и концевых выключателей (например, 1/2″ NPT или M20).
Температура окружающей средыот -20°C до +80°C
Класс защиты корпуса: IP66/67
Сертификаты безопасности: ATEX / IECEx (Подтвердите конкретную классификацию зоны).
РегулируемостьТочки срабатывания концевых выключателей: регулируемый в полевых условиях с помощью внешних кулачковых механизмов или внутренних настроек без разборки.
Обещание и ценность бренда
Модель TS600R с концевыми выключателями является ярким примером такого решения. Философия TISSIN заключается в предоставлении интегрированных, ориентированных на пользователя решений.. Мы проектируем с учетом практичности и надежности, объединяя основные функции для упрощения проектирования, повышения безопасности системы и снижения общей стоимости владения. надежная конструкция и высокое качество изготовления.
Если у вас возникнут вопросы или вам потребуется официальная техническая документация с точными характеристиками и сертификатами коммутаторов, пожалуйста, обратитесь к команде Kateteco.
