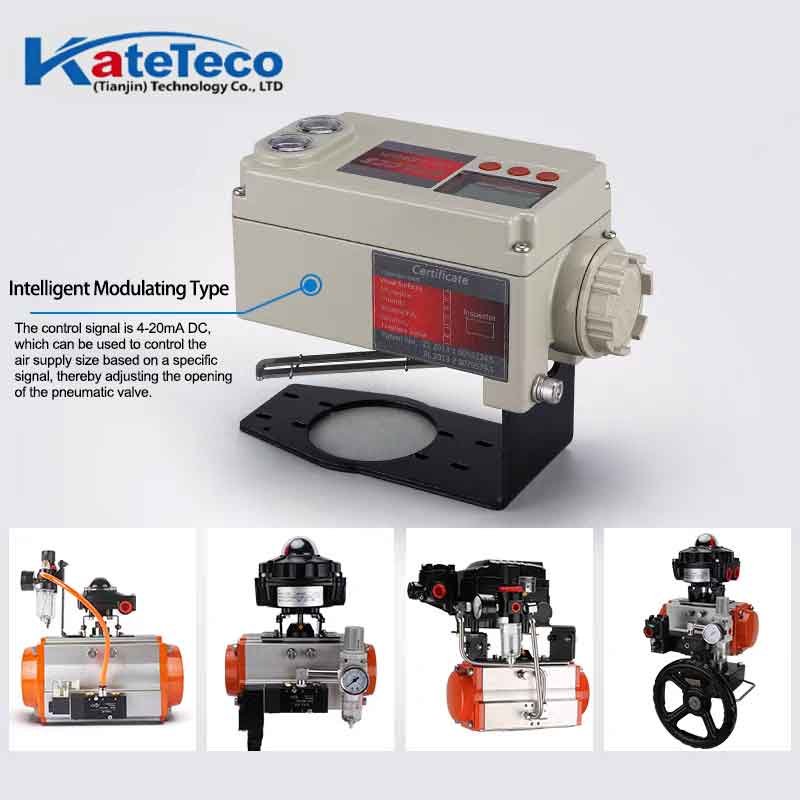

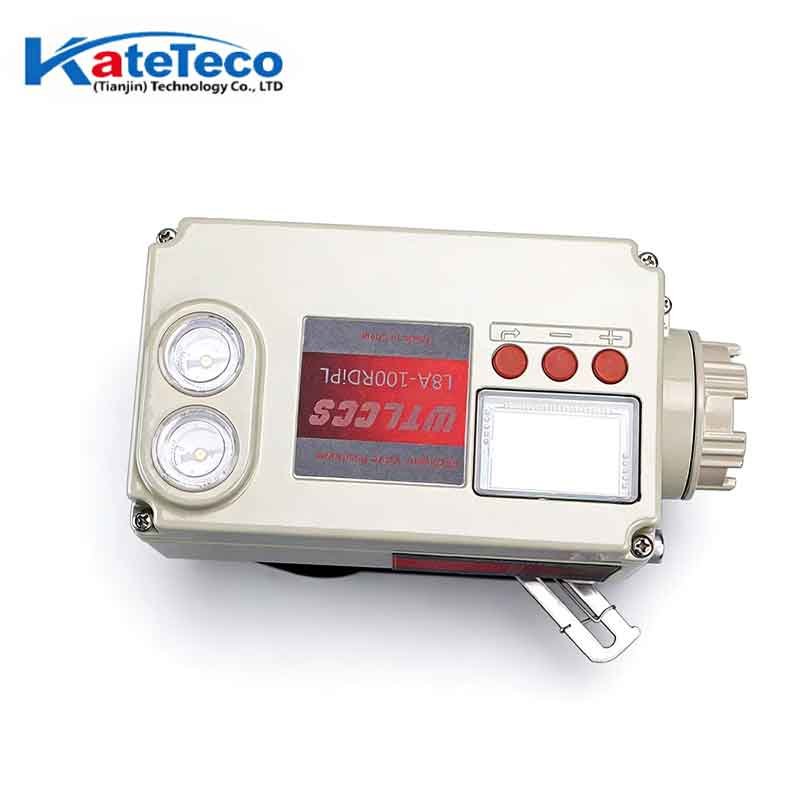

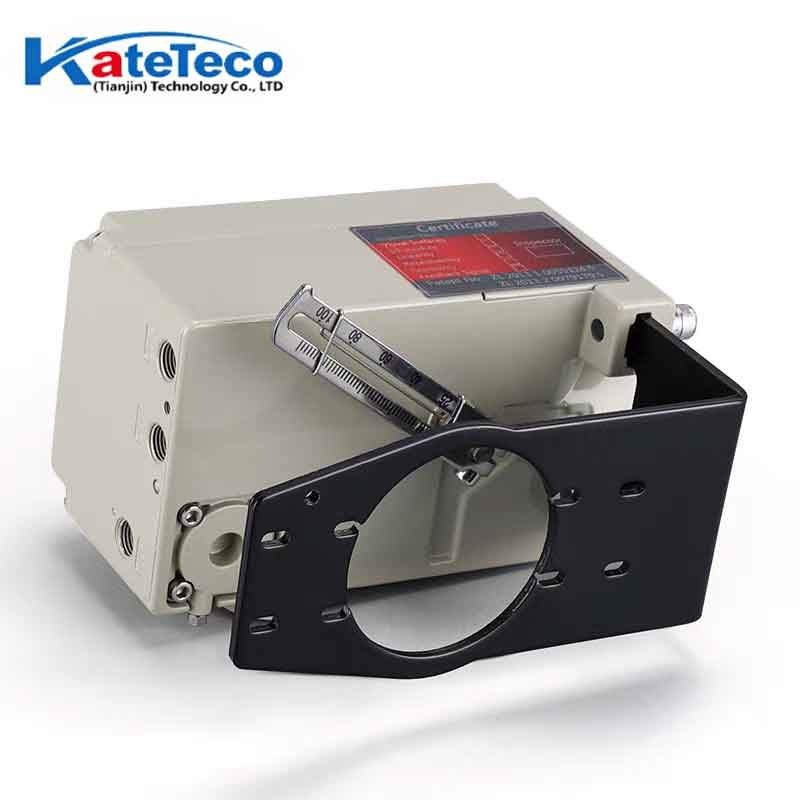

Intelligenter, elektropneumatischer Ventilstellungsregler, explosionsgeschützt
| Tabelle der technischen Spezifikationen | ||||
| Modell | L8A-100L | L8A-100R | ||
| Artikel | Einfachwirkend | Doppelt wirkend | Einfachwirkend | Doppelt wirkend |
| Eingangssignal | 4–20 mA Gleichstrom | |||
| Impedanz | 250±15Ω (ohne Rückkopplungsmodell) | |||
| Versorgungsdruck | 1,4 bis 7,0 kgf/cm² (20 bis 100 psi) | |||
| Schlaganfall | 10–150 mm | 0~90° | ||
| Größe des Luftanschlusses | PT(NPT) 1/4 | |||
| Anschlussgröße für Manometer | PT(NPT) 1/8 | |||
| Größe des Netzteilanschlusses | PF 1/2 (G 1/2) | |||
| Schutzklasse | IP65 | |||
| Umgebungstemperatur | Standard: -20~70°C | |||
| Niedrige Temperatur: -40~70°C (Keine Anzeige unter -20°C) | ||||
| Umgebungstemperatur (explosionsgeschützt) | -20~60°C | |||
| Linearität | ±1,0% FS. | |||
| Hysterese | 1.0% FS. | |||
| Empfindlichkeit | ±0,2% FS. | ±0,5% FS. | ±0,2% FS. | ±0,5% FS. |
| Wiederholbarkeit | ±0,5% FS. | |||
| Luftverbrauch | 3 LPM (Sup=1,4 kgf/cm², 20 psi) | |||
| Durchflusskapazität | 80 LPM (Sup=1,4 kgf/cm², 20 psi) | |||
| Material | Aluminium-Druckguss | |||
| Gewicht | 2,5 kg | 2,5 kg | ||
| Modelle mit Anzeige-/Rückmeldefunktion | ||||
| Eingangssignal | 4~20mA Gleichstrom (2-Draht) | |||
| Eingangslastspannung | MAX 15V | |||
| Rückkopplungssignal | 4~20mA Gleichstrom (2-Draht) | |||
| Rückkopplungssignal-Stromversorgung | DC24V ±15% | |||
Für Details zu Abmessungen oder anderen technischen Fragen kontaktieren Sie uns bitte.
