Dreifach-Unterbrechungsregler + 3/2-Wege-Magnetventil, Stellungsregler und Sperrventil; Magnetventil steuert den Pilotventil-Sperrventil, um die Aktuatorluft für die Positionshaltung zu unterbrechen.
Regelventile spielen eine entscheidende Rolle in Prozessleitsystemen. Für ihren ordnungsgemäßen Betrieb benötigt das System Druckluft, Strom und ein Signal – grundlegende Voraussetzungen für die korrekte Funktion des Ventils. Aufgrund ihrer Bedeutung für das System ist es erforderlich, dass diese drei Versorgungsleistungen dem Regelventil korrekt und kontinuierlich zugeführt werden. In der Praxis können Systeme jedoch keine fehlerfreie und kontinuierliche Versorgung mit diesen drei Versorgungsleistungen gewährleisten. Daher müssen entsprechende Schutzmaßnahmen am Regelventil implementiert werden, insbesondere die Integration eines dreifach unterbrochenen Schutzschaltkreises. Dieser dreifach unterbrochene Verriegelungsregler wurde speziell für diese Funktion entwickelt.
I. Wichtigste technische Parameter
Nennspannung: DC 24 V (AC 220 V optional)
Eingangssignal: 4~20mA
Minimaler Eingangsstrom: 3,2 mA
Maximale Belastbarkeit: 70 W
Reaktionszeit: Einstellbar 0-99 Sekunden (falls erforderlich)
II. Funktionsprinzip
Typischer elektrischer Schaltplan für ein Dreipunkt-Schloss
Diese Dreifach-Sperrsteuerung muss in Verbindung mit einem 2-Wege-Magnetventil, einem Stellungsregler und einem Sperrventil verwendet werden. Das Funktionsprinzip besteht darin, das Verbinden und Trennen des Lufteinlasses des pneumatischen Aktuators über das Magnetventil zu steuern, welches wiederum den Steueranschluss des Sperrventils ansteuert. Dadurch wird die Verriegelung erreicht.
Luftzufuhrausfall-Verriegelung: Bei Ausfall der externen Luftzufuhr wird der Steueranschluss des Sperrventils drucklos, wodurch das Sperrventil betätigt wird und die Verbindung zwischen dem Lufteinlassanschluss des Aktuators und externen Zubehörteilen unterbricht, wodurch der Verriegelungszweck erreicht wird.
Sperre bei Stromausfall: Bei Ausfall der externen Stromversorgung wird das Magnetventil stromlos, wodurch der Steueranschluss des Sperrventils drucklos wird. Das Sperrventil schließt daraufhin und unterbricht die Verbindung zwischen dem Lufteinlass des Stellantriebs und externen Komponenten, wodurch die Verriegelung erreicht wird.
Signalverlustsperre: Bei Ausfall des externen Signals berechnet und vergleicht der Komparator die Werte und unterbricht die Stromzufuhr zum Magnetventil. Dadurch wird das Magnetventil stromlos und der Steueranschluss des Sperrventils drucklos. Das Sperrventil schließt daraufhin und trennt die Verbindung zwischen dem Lufteinlass des Aktuators und externen Komponenten, wodurch die Verriegelung erreicht wird.

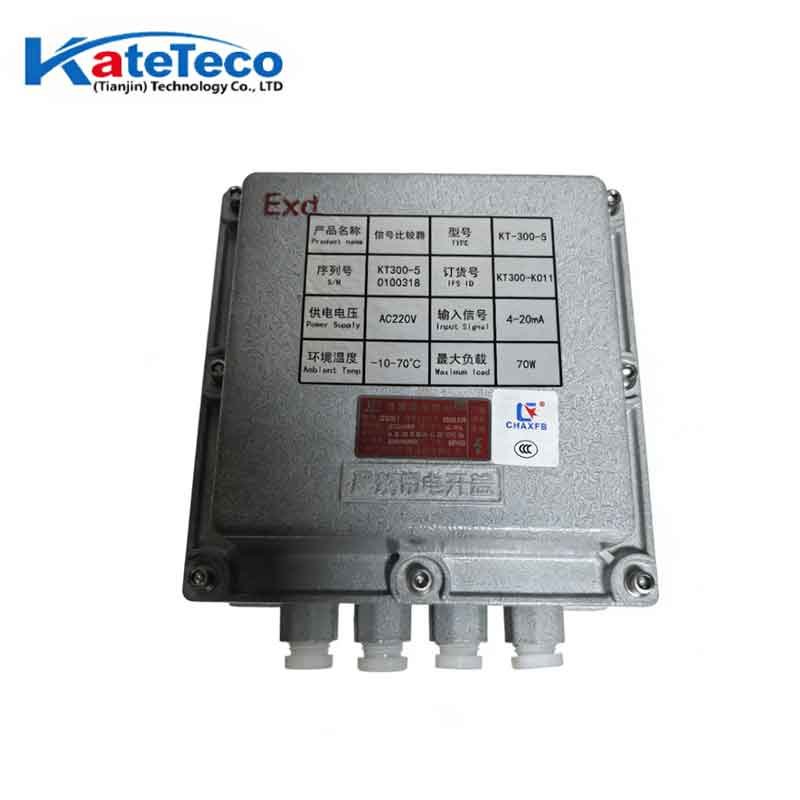

KT300-Serie Ventilsignalkomparator
III. Bedienungsanleitung
Prüfen Sie anhand der Art des analogen Signals, ob ein Kurzschluss erforderlich ist (wenden Sie sich an die technischen Mitarbeiter unseres Unternehmens).

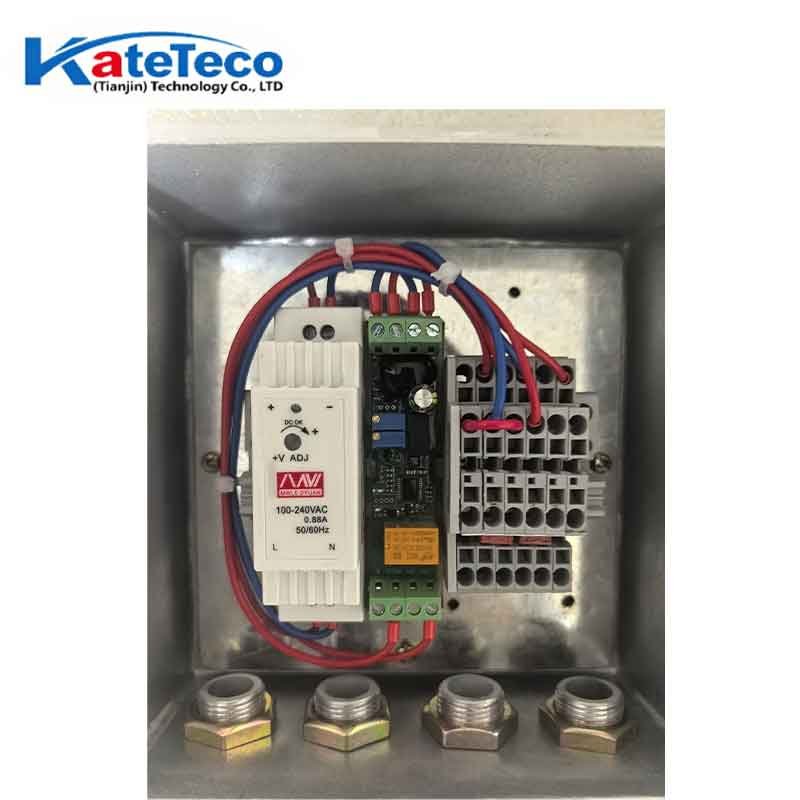

Durch die modulare Auslegung des Netzteils kann der Komparator auf einen geeigneten Triggerpunkt eingestellt werden, indem der Widerstandswert des blauen Potentiometers entsprechend der erforderlichen Vergleichsstromsignalgröße verändert wird.
Passen Sie die Wiederherstellungszeit des Relais-Steuerkreises an die tatsächlichen Anforderungen vor Ort an, um Schwingungen im Steuerkreis zu vermeiden (diese Funktion ist optional).
IV. Schaltplan
V. Modellbezeichnung
KT300-1 Typ AC220V Nicht explosionsgeschützter Standardtyp
KT300-G1 Typ AC220V Nicht explosionsgeschützter isolierter Typ
KT300-2 Typ DC24V Nicht explosionsgeschützter Standardtyp
KT300-G2 Typ DC24V Nicht explosionsgeschützter isolierter Typ
KT300-3 Typ AC220V Erhöhte Sicherheit Explosionsgeschützter Typ
KT300-G3 Typ AC220V Erhöhte Sicherheit Explosionsgeschützt Isolierte Ausführung
KT300-4 Typ DC24V Erhöhte Sicherheit Explosionsgeschützter Typ
KT300-G4 Typ DC24V Erhöhte Sicherheit Explosionsgeschützt Isolierter Typ
KT300-5 Typ AC220V explosionsgeschützter Typ
KT300-G5 Typ AC220V explosionsgeschützter isolierter Typ
KT300-6 Typ DC24V explosionsgeschützter Typ
KT300-G6 Typ DC24V explosionsgeschützter isolierter Typ
KT280-1 Typ AC220V Nicht explosionsgeschützte Standardausführung (Kunststoffgehäuse)
KT280-G1 Typ AC220V Nicht explosionsgeschützte isolierte Ausführung (Kunststoffgehäuse)
KT280-2 Typ DC24V Nicht explosionsgeschützte Standardausführung (Kunststoffgehäuse)
KT280-G2 Typ DC24V Nicht explosionsgeschützte isolierte Ausführung (Kunststoffgehäuse)
