Die ausgekleidete Absperrklappe verfügt über eine vollständige PTFE- (F4), FEP- (F46) oder PFA-Auskleidung an Gehäuse und Scheibe und bietet dadurch eine hervorragende Korrosionsbeständigkeit gegenüber starken Säuren, Laugen, Lösungsmitteln und Oxidationsmitteln. Dank ihrer kompakten Bauform mit 90°-Hebel- oder Getriebebetätigung gewährleistet diese Klappe zuverlässige Abdichtung und lange Lebensdauer auch in aggressiven chemischen Umgebungen. Sie ist in den Größen DN50 bis DN600, den Druckstufen PN10 bis PN16 und den Temperaturbereichen -20 °C bis 180 °C erhältlich. Sie findet breite Anwendung in der chemischen Industrie, der pharmazeutischen Produktion, der Hydrometallurgie und im Umweltschutz.
Die ausgekleidete Absperrklappe ist eine korrosionsbeständige Industriearmatur, die speziell für den Umgang mit hochaggressiven Medien entwickelt wurde. Ventilkörper und -scheibe sind vollständig mit Fluorkunststoffen wie PTFE, FEP oder PFA ausgekleidet, wodurch das Metallsubstrat vollständig vom Prozessmedium isoliert wird. Diese Konstruktion verhindert effektiv chemische Angriffe auf den Ventilkörper und gewährleistet gleichzeitig eine hervorragende Dichtleistung. Die Klappe verfügt über eine mittig angeordnete Scheibe, die sich zum Öffnen und Schließen um 90° dreht und so eine schnelle Betätigung bei geringem Drehmomentbedarf ermöglicht.
Ausgekleidete Absperrklappen werden in stark korrosiven Betriebsbedingungen häufig als kostengünstige Alternative zu teuren Legierungsventilen eingesetzt und bieten eine überlegene Haltbarkeit und Zuverlässigkeit.
1. Vollständige Fluoroplast-Auskleidung
Vollständige PTFE/FEP/PFA-Auskleidung der Gehäuse- und Scheibenoberflächen
Isoliert Metallkomponenten vor korrosiven Medien
Verhindert Korrosion und Verunreinigungen
2. Außergewöhnliche Korrosionsbeständigkeit
Geeignet für starke Säuren (Schwefelsäure, Salzsäure, Salpetersäure, Fluorwasserstoffsäure)
Beständig gegen starke Laugen, organische Lösungsmittel und Oxidationsmittel
Kompatibel mit aggressiven Chemikalien, einschließlich Königswasser
3. Zuverlässige Dichtungsleistung
Der weiche PTFE-Dichtungsring sorgt für eine absolut dichte Abdichtung.
Entspricht den Leckagenormen der ISO 5208 Klasse VI.
Bidirektionale Dichtungsfähigkeit
4. Kompaktes und leichtes Design
Wafer- oder Lug-Anschluss für platzsparende Installation
Niedriges Betriebsdrehmoment für einfache manuelle oder automatische Bedienung
90°-Vierteldrehung für schnelles Öffnen/Schließen
5. Große Materialauswahl
Für unterschiedliche Temperaturanforderungen stehen verschiedene Auskleidungsmaterialien zur Verfügung.
Verschiedene Betätigungsoptionen: Handhebel, Schneckengetriebe, elektrisch, pneumatisch
| Parameter | Details |
|---|---|
| Modellreihe | D71F / D371F / D671F / D971F |

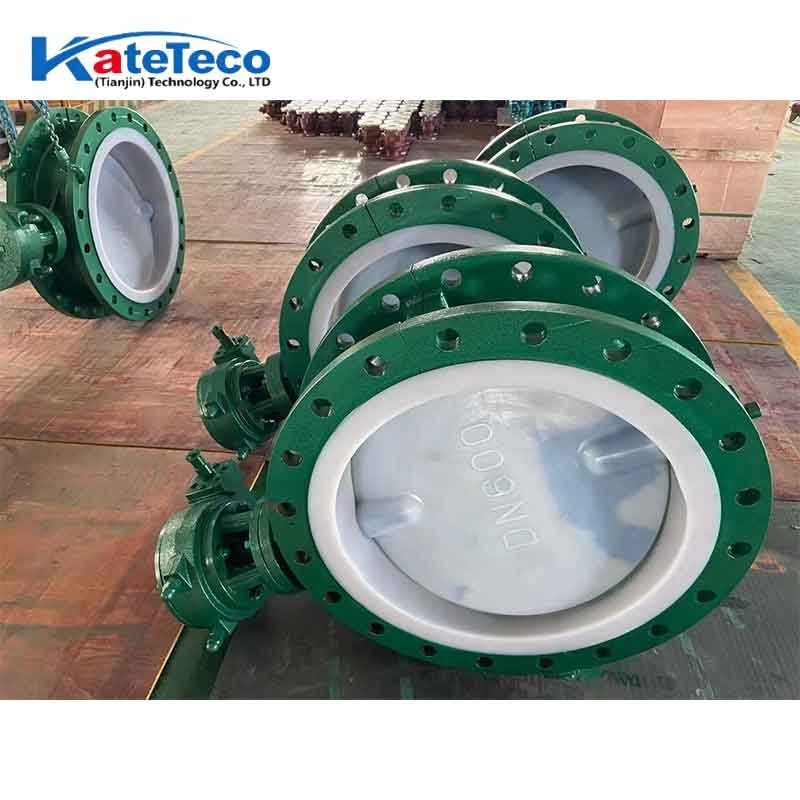

| Größenbereich | DN50 – DN600 (NPS 2″ – 24″) |
| Druckbewertung | PN10 – PN16 / Klasse 150 |
| Verbindungstyp | Wafer / Lug / Flanged |
| Betrieb | Hebelgriff, Schneckengetriebe, elektrischer Stellantrieb, pneumatischer Stellantrieb |
| Temperaturbereich | PTFE: -20 °C ~ 180 °C / PFA: -20 °C ~ 200 °C |
| Komponente | Standardmaterial | Optionale Materialien |
|---|---|---|
| Körper | Gusseisen, Sphäroguss | Stahlguss, Edelstahl (304/316) |
| Beschichtung | PTFE (F4) | FEP (F46), PFA, PCTFE |
| Scheibe | Edelstahl + PTFE-Vollauskleidung | Edelstahl + PFA-Auskleidung, Duplex + PTFE |
| Stängel | Edelstahl (2Cr13, 304) | Edelstahl 316, Monel |
| Sitz | PTFE | Verstärktes PTFE, PFA |
| O-Ring / Dichtung | FKM (Viton) | EPDM, PTFE |
Starke SäurenSchwefelsäure, Salzsäure, Salpetersäure, Fluorwasserstoffsäure, Phosphorsäure
Starke LaugenNatriumhydroxid, Kaliumhydroxid
Organische LösungsmittelAceton, Methanol, Toluol, verschiedene organische Verbindungen
OxidationsmittelChlor, Wasserstoffperoxid, Hypochlorit
AndereKönigswasser, Salzlösungen, korrosive Gase
Chemische VerarbeitungZuleitungen für Reaktionsgefäße, Säuretransfersysteme, Lösungsmittelhandhabung
Pharmazeutische HerstellungAPI-Produktion, Kontrolle korrosiver Flüssigkeiten, CIP-Systeme
HydrometallurgieErzlaugungskreisläufe, Elektrolytkreislauf
UmweltschutzAbwasserbehandlung, Rauchgasentschwefelung (REA), Säureneutralisierung
Galvanisierungsindustrie: Galvanisierbad-Umwälzsysteme, Spülwassersysteme
Chlor-Alkali-IndustrieChlorhandhabung, Solesysteme
| Aktuatortyp | Beschreibung |
|---|---|

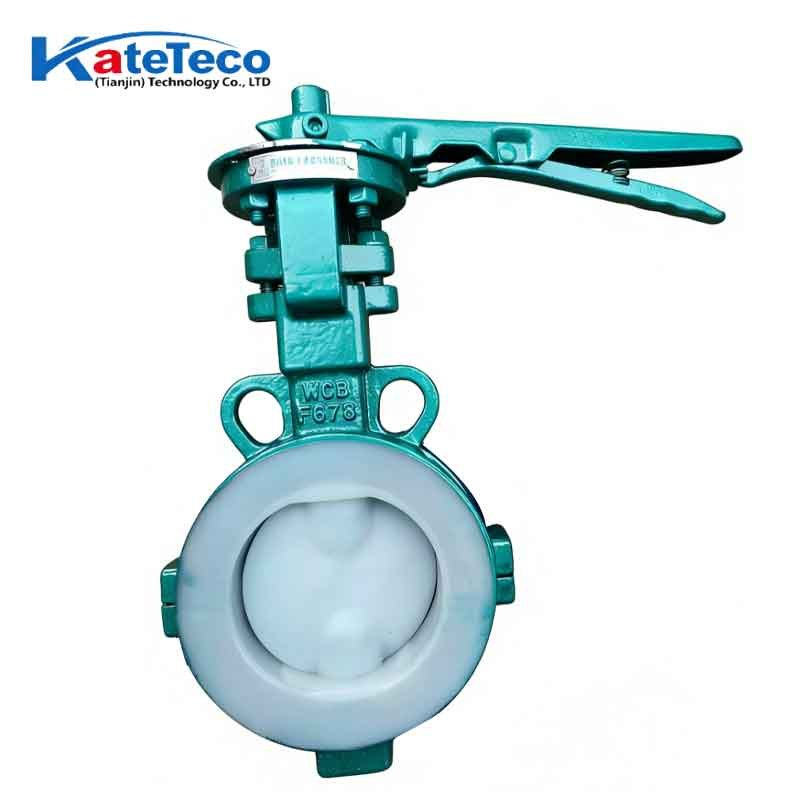

| Hebelgriff | Standard für DN50-DN150, manuelle 90°-Betätigung mit Positionsverriegelung |

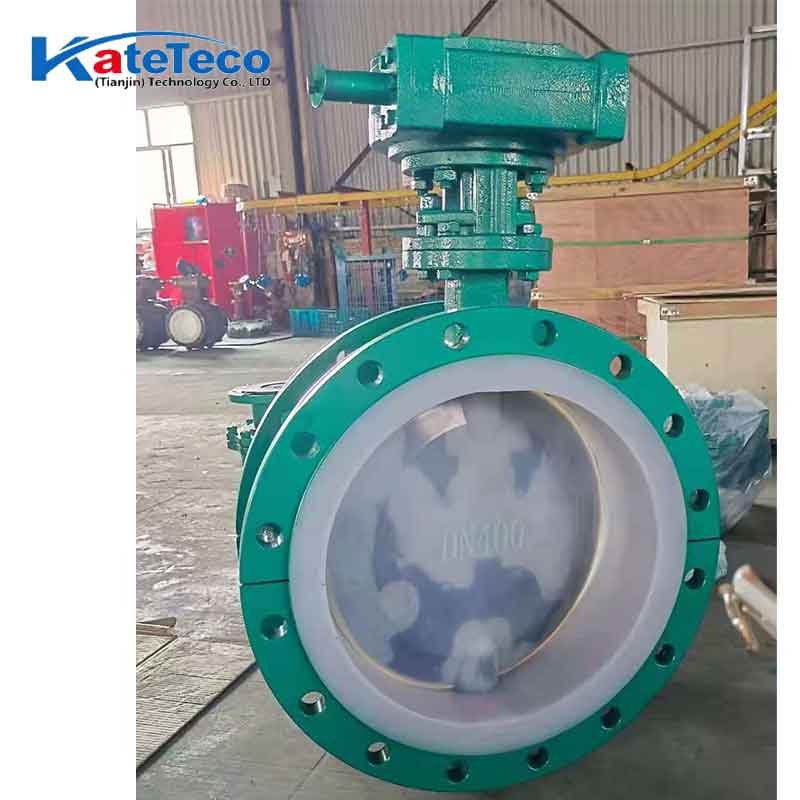

| Schneckengetriebe | Für DN200 und größer oder Anwendungen mit hohem Drehmoment, selbsthemmende Ausführung |
| Elektrischer Stellantrieb | Spannung: AC220V/110V/380V, DC24V; mit manueller Überbrückung; explosionsgeschützt erhältlich (Ex dⅡBT4) |
| Pneumatischer Aktor | Doppeltwirkend oder federrückstellend (ausfallsicher); Luftdruck 0,4–0,7 MPa; optionaler Stellungsregler, Magnetventil, Endschalter |
Installationsrichtlinien
Die Rohrleitungen müssen vor der Installation gründlich gereinigt werden, um Ablagerungen zu entfernen.
Prüfen Sie, ob der Flussrichtungspfeil mit dem tatsächlichen Medienfluss übereinstimmt.
Installieren Sie das Ventil nach Möglichkeit in aufrechter Position an horizontalen Rohrleitungen.
Achten Sie darauf, dass die Flanschschrauben gleichmäßig diagonal angezogen werden.
Bei betätigten Ventilen muss ausreichend Platz für den Wartungszugang vorhanden sein.
Wartungsempfehlungen
Führen Sie eine Funkenprüfung der Auskleidungsschicht durch, um etwaige Schäden festzustellen.
Überprüfen Sie die Auskleidung im Rahmen der regelmäßigen Wartungszyklen auf Risse oder Ablösungen.
Sitz und O-Ring bei planmäßigen Überholungen austauschen.
Prüfen Sie die Spindelpackung auf Undichtigkeiten und ziehen Sie sie gegebenenfalls nach.
Kundenspezifische Konfigurationen sind je nach Servicebedingungen verfügbar:
Hochtemperatur-ServicePFA-Auskleidung für Temperaturen bis zu 200 °C
StaubsaugerserviceHochleistungsfähige Auskleidung mit verbesserter Haftung
SanitäranwendungenFDA-konforme PTFE-Auskleidung für Lebensmittel-/Pharmazeutika
Explosionsgefährdete Umgebungen: Explosionsgeschützte elektrische oder pneumatische Stellantriebe (Ex dⅡBT4/CT6)
Besondere Verbindungen: ANSI-, DIN- und JIS-Flanschstandards verfügbar
Für kundenspezifische Anforderungen oder technische Unterstützung kontaktieren Sie uns bitte mit Ihren detaillierten Betriebsbedingungen.
