| Grundlegende Informationen | Modell | D941W-1C / D941W-1P (Edelstahl) / D941X-1 (Gummidichtung) |

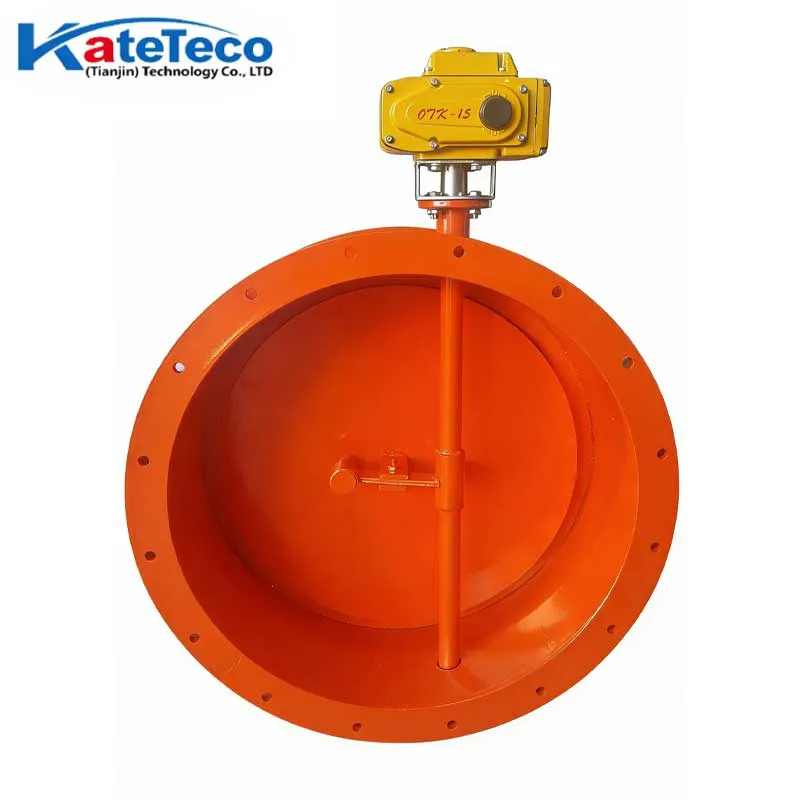

| Produktname | Elektrische Absperrklappe für Belüftung / Elektrische Absperrklappe für Entlüftung / Elektrisches Luftventil in Wafer-Bauform |
| Druckbewertung | 0,1 MPa (1 bar) / Optional PN0,25, PN0,6 |
| Größenbereich | DN100 ~ DN3000 (Üblicherweise große Durchmesser) |
| Ventilstruktur | Verbindungstyp | Wafer-Typ / Flansch-Typ (optional) |
| Strukturtyp | Zentrierte Absperrklappe / Exzentrische Absperrklappe (je nach Dichtungsanforderungen) |
| Dichtungstyp | Weiche Dichtung (Gummi) / Harte Dichtung (Metall-auf-Metall) |
| Körpermaterial | Kohlenstoffstahl (Q235) / Verzinktes Stahlblech / Edelstahl 304 |
| Disc-Material | Verzinkter Kohlenstoffstahl / Edelstahl 304 / Verschleißfestes Material |
| Stielmaterial | 45# Stahl / 2Cr13 / Edelstahl 304 |
| Aktuatorspezifikationen | Stromversorgung | Wechselstrom 220 V / Wechselstrom 380 V / Gleichstrom 24 V |
| Steuerungstyp | Ein/Aus-Typ / Modulierender Typ (4–20 mA) / Passiver Kontakt |
| Schutzklasse | IP54 / IP67 (Außenversion) |
| Explosionsschutzklasse | Optionale explosionsgeschützte Ausführung (Ex d IIB T4) |
| Motorleistung | Ausgewählt anhand des Ventildrehmoments (z. B. 60 W ~ 250 W) |
| Betätigungszeit | 30 Sekunden ~ 120 Sekunden (90°-Drehung) |
| Leistung | Temperaturbereich | -10℃ ~ +80℃ (Gummiversiegelt) / -20℃ ~ +300℃ (Metallhartversiegelt) |
| Anwendbare Medien | Luft, Rauchgase, staubhaltige Gase, Lüftungsgase |
| Leckrate | Weiche Dichtung ≤1% / Harte Dichtung ≤1,5% (Auf Anfrage verbesserbar) |
| Betriebsbereich | 0-90° Drehverstellung |
| Standards | Designstandard | GB/T 12238 / JB/T 8692 / API 609 |
| Flanschstandard | GB/T 9115 / JB/T 79 (Kann auf Benutzerwunsch angepasst werden) |
| Prüfstandard | GB/T 13927 / JB/T 9092 |
