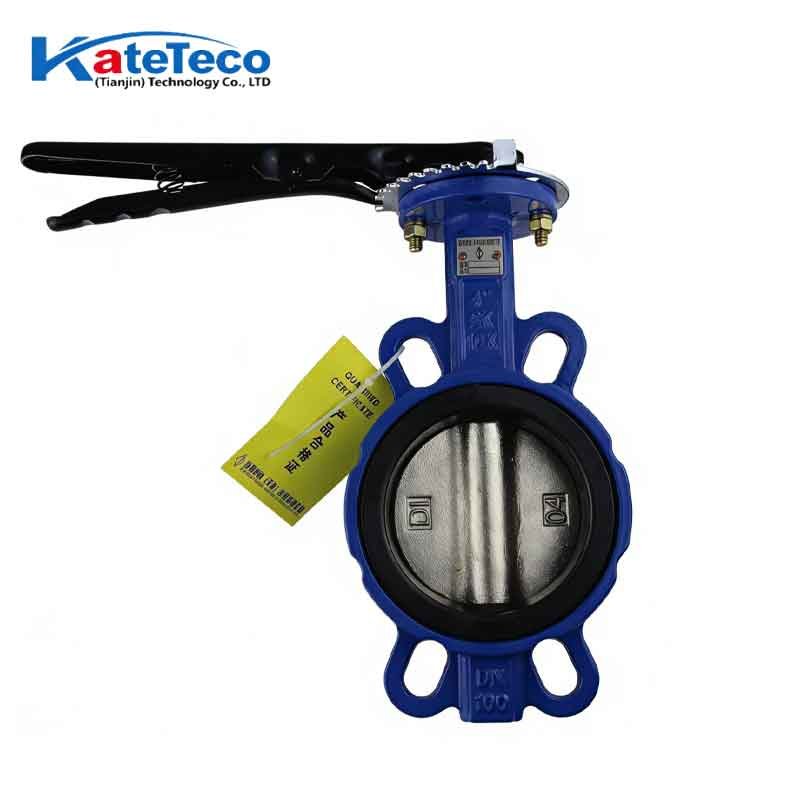

Die D71X-Serie von hebelbetätigten Wafer-Absperrklappen ist in hochwertigen Gehäusen aus Gusseisen, Stahlguss oder Edelstahl erhältlich und bietet eine breite Palette an Optionen für Scheiben-, Spindel- und Sitzmaterialien.
Es eignet sich ideal für die Wasseraufbereitung, die chemische Verarbeitung, die Lebensmittel- und Getränkeindustrie, die Pharmaindustrie sowie für allgemeine industrielle Rohrleitungssysteme. Dank seiner kompakten Bauweise und der einfachen 90°-Hebelbetätigung bietet das Ventil zuverlässige Abdichtung, hervorragende Korrosionsbeständigkeit und einfache Installation. Die Größen reichen von DN50 bis DN200, die Druckstufen von PN10 bis PN16. Kundenspezifische Konfigurationen sind erhältlich, um spezifische Anwendungsanforderungen zu erfüllen.
Die D71X-Wafer-Absperrklappe mit Hebelbetätigung ist eine kostengünstige und zuverlässige Industriearmatur. Ihre Wafer-Bauweise minimiert den Platzbedarf und vereinfacht Installation und Wartung. Der Hebelgriff ermöglicht ein schnelles Öffnen und Schließen um 90° und eignet sich daher sowohl für Absperr- als auch für einfache Drosselungsanwendungen in verschiedenen Medien.
Wafer-Verbindung, kompakt und leicht
Hebelbetätigung mit 90°-Vierteldrehung
Große Auswahl an Materialien für Gehäuse, Scheibe, Stiel und Sitz, passend für verschiedene Medien und Arbeitsbedingungen
Geeignet für Wasser, Öl, Gas, schwach korrosive Medien und anspruchsvollere Anwendungen
Druckstufe PN10-PN16, Größenbereich DN50-DN200
| Parameter | Details |
|---|---|
| Modellreihe | D71X-16Q / D71X-16C / D71X-16P etc. |
| Größenbereich | DN50 – DN200 |
| Druckbewertung | PN10 – PN16 (10 bar – 16 bar) |
| Verbindung | Wafer-Typ |
| Betrieb | Hebelgriff |
| Komponente | Verfügbare Materialien |
|---|---|
| Körper | Gusseisen (16Q), Stahlguss (16C), Edelstahl 304/316 (16P/16R) usw. |
| Scheibe | SS304, SS316, PTFE-ausgekleidet, 2507 Duplex, 1.4529 usw. |
| Stängel | 45# Kohlenstoffstahl, SS304, SS316 usw. |
| Sitz / Einlage | EPDM, NBR, PTFE usw. |
Wasser, Öl, Gas
Schwach korrosive Medien
Ausgewählte Säuren, Laugen und korrosive Flüssigkeiten (abhängig von der Materialauswahl)
Wasseraufbereitungsanlagen
Chemische Verarbeitungslinien
Lebensmittel- und Getränkeindustrie
Pharmazeutische Herstellung
Heizungs-, Lüftungs- und Klimaanlagen
Umwelttechnik und allgemeine Industriedienstleistungen
Die Materialkombinationen können an spezifische Betriebsbedingungen angepasst werden. Für besondere Anforderungen wie hohe Korrosionsbeständigkeit, extreme Temperaturen oder abrasive Medien kontaktieren Sie uns bitte, um Konfigurationsempfehlungen zu erhalten.
