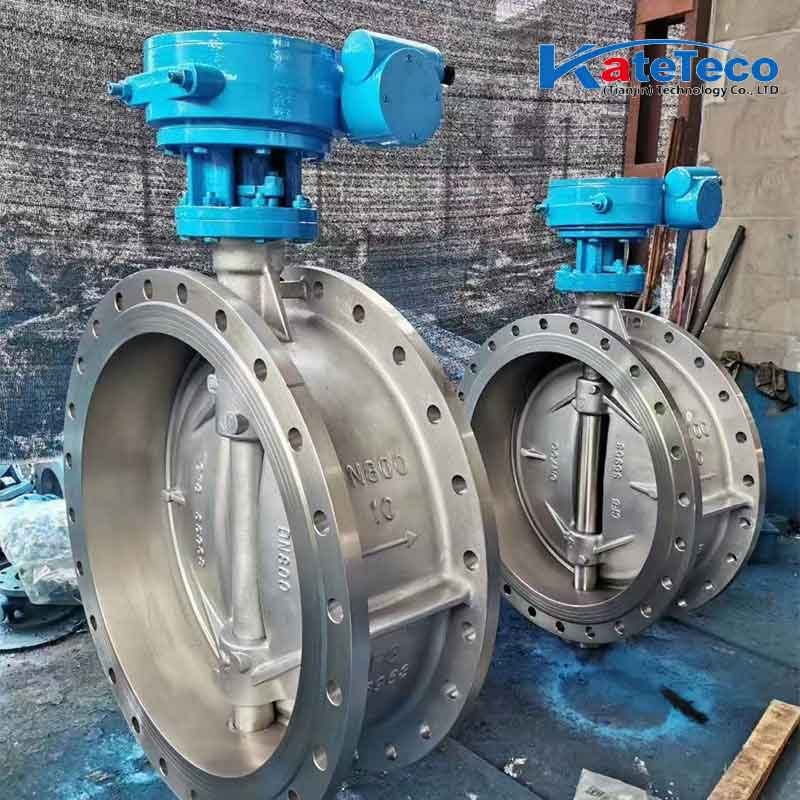

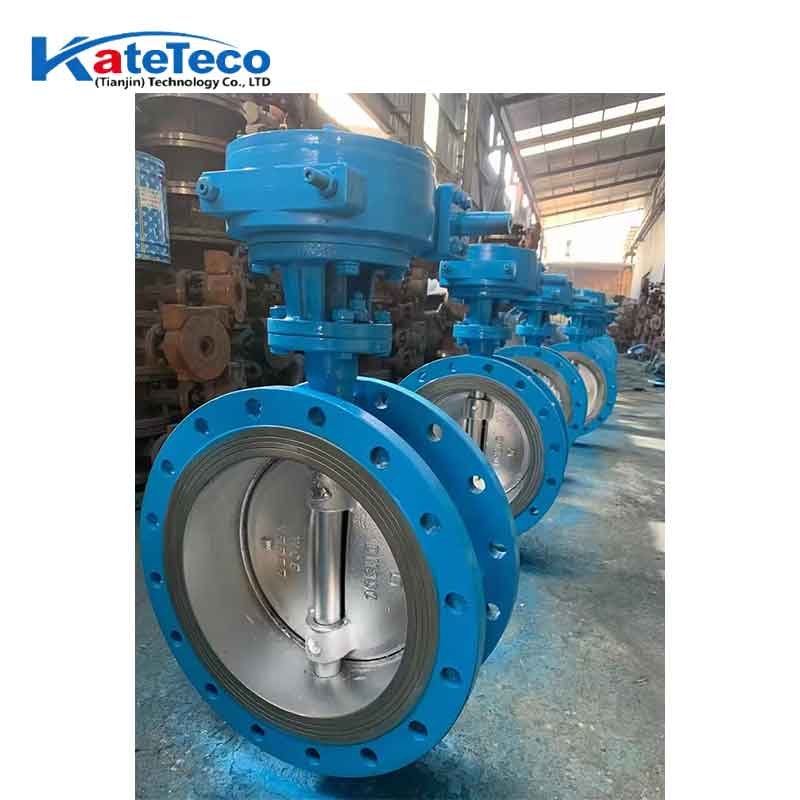

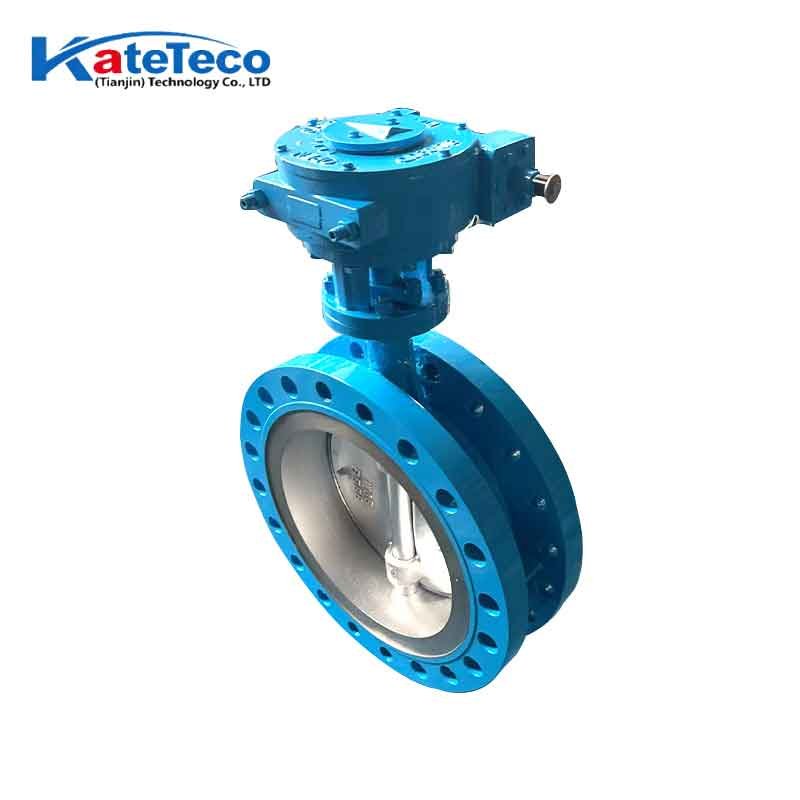

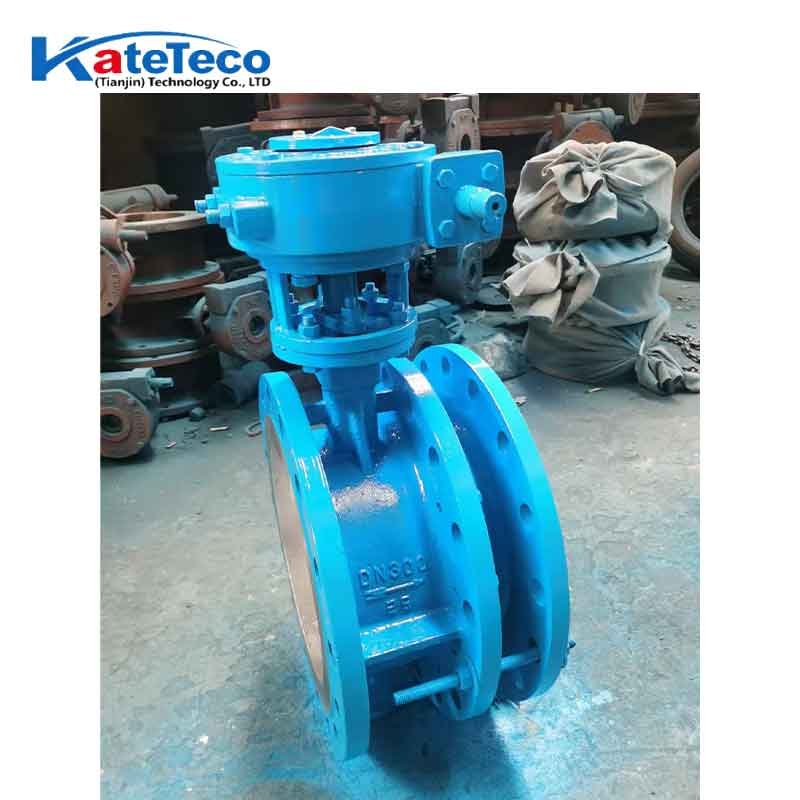

Die dreifach exzentrische, metallsitzende Absperrklappe zeichnet sich durch eine fortschrittliche dreifach exzentrische Geometrie aus, die die Reibung zwischen Scheibe und Sitz beim Öffnen und Schließen vollständig eliminiert und so eine bidirektionale Null-Leckage mit Metall-auf-Metall-Abdichtung erreicht.
Die dreifach exzentrische, metallsitzende Absperrklappe ist eine Hochleistungs-Industriearmatur, die auf drei Exzentrizitätsprinzipien basiert: axialer, radialer und konischer Sitzexzentrizität. Diese einzigartige Geometrie gewährleistet, dass sich die Klappenscheibe im Bereich von 0–90° nahezu reibungsfrei am Sitz bewegt. Dadurch wird der bei herkömmlichen Absperrklappen übliche Verschleiß der Dichtfläche vollständig vermieden. Die Klappe verfügt über eine drehmomentgesicherte Metalldichtung und erreicht so bidirektionale Dichtheit.
Im Vergleich zu herkömmlichen Schieber- und Absperrventilen bietet das dreifach exzentrische Absperrventil erhebliche Vorteile, darunter eine kompakte Bauweise, ein geringes Gewicht, ein niedriges Betätigungsdrehmoment sowie eine einfache Installation und Wartung. Dadurch ist es äußerst zuverlässig für anspruchsvolle Betriebsbedingungen mit hohen Temperaturen, hohem Druck und korrosiven Medien.
1. Reibungsfreies Design mit dreifachem Versatz
Erster Versatz: Wellenversatz von der Mittellinie der Sitzdichtfläche
Zweiter Versatz: Wellenversatz von der Rohrleitungsmittellinie
Dritter Versatz: Geometrische Exzentrizität der konischen Dichtfläche
Die Scheibe berührt und löst sich während des Betriebs sofort vom Ventilsitz, was eine reibungslose Bewegung ermöglicht und die Lebensdauer des Ventils erheblich verlängert.
2. Bidirektionale Null-Leckage-Abdichtung
Metall-auf-Metall-Hartabdichtung
Höherer Druck führt zu einer dichteren Abdichtung; erreicht eine bidirektionale, absolut dichte und leckagefreie Verbindung.
Entspricht der Leckageklasse VI nach ISO 5208
3. Hohe Temperatur- und Hochdruckfähigkeit
Temperaturbereich: -196 °C bis +600 °C (materialabhängig)
Druckstufe: Klasse 150 bis Klasse 1500 / PN 10 bis PN 100
Geeignet für Hochtemperaturdampf, Thermoöl, Heißgas usw.
4. Brandsicheres Design
Die metallische Dichtungskonstruktion ist von Natur aus feuersicher.
Entspricht den Brandprüfnormen API 607 / ISO 10497.
5. Einfache Wartung
Die Dichtungen können vor Ort ausgetauscht werden, ohne dass das Ventilgehäuse aus der Rohrleitung ausgebaut werden muss.
Ausblassichere Spindelkonstruktion gemäß den Sicherheitsanforderungen von API 609
| Parameter | Details |
|---|---|
| Modellreihe | D343H / D373H / D643H / D943H usw. |
| Größenbereich | DN50 – DN2400 (NPS 2″ – 96″) |
| Druckbewertung | PN10 – PN100 / Klasse 150 – Klasse 1500 |

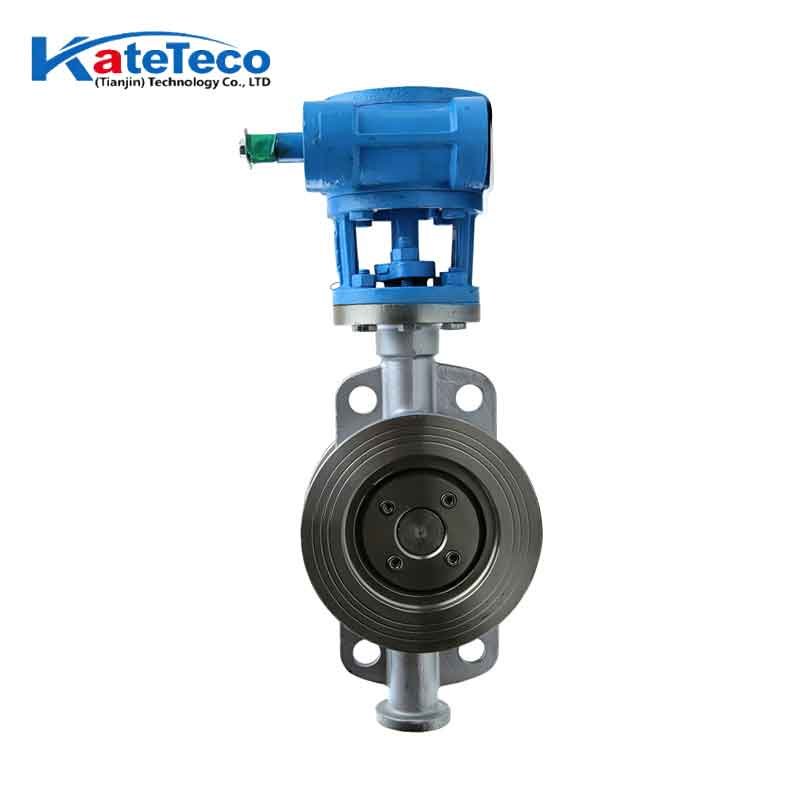

| Verbindungstyp | Wafer / Lug / Flanged / Stump Weld |
| Betrieb | Schaltgetriebe, elektrisch, pneumatisch, hydraulisch |
| Temperaturbereich | -196 °C bis +600 °C |
| Leckagebewertung | Bidirektionale Null-Leckage (blasendicht) |
| Designstandards | API 609, ASME B16.34, GB/T 12238, JB/T 8527 |
| Komponente | Verfügbare Materialien |
|---|---|
| Körper | Stahlguss (WCB), Kohlenstoffstahl (A105), Edelstahl (304/316), Chrom-Molybdän-Stahl, Duplex-Edelstahl, Hastelloy, Monel |
| Scheibe | Stahlguss, Edelstahl, Duplex-Edelstahl, Titan, Hastelloy |
| Stängel | Edelstahl 410, SS304, SS316, 17‐4PH, Monel K500 |
| Sitzdichtungsfläche | Edelstahl mit Stellite-Hartauftragung, 13% Chromlegierung, Inconel |
| Dichtungsring | Mehrschichtige Edelstahl- + Graphitlaminat-/Vollmetalldichtung |
| Verpackung | Flexibles Graphit, PTFE |
Hochtemperaturdampf, Heißwasser, Thermoöl
Öl, Erdgas, Koksofengas
Säuren, Laugen und ätzende Chemikalien
Rauchgas, Luft, Sauerstoff
Kryogene Medien (z. B. LNG)
Petrochemie & Chemie – Raffinerieanlagen, Ethylen-Cracking, Lager- und Transportsysteme
Stromerzeugung – Kraftwerkskessel, Turbinen-Bypassleitungen, thermische Rohrleitungssysteme
Metallurgie – Hochofengas, Konverterabgas, Wiedererwärmungsöfen
Fernwärme – Fernwärmenetze, Wärmetauscherstationen
Marine & Offshore – FPSO, Offshore-Plattformen, LNG-Tanker
Zellstoff & Papier – Zellstoffaufbereitung, Alkalirückgewinnungssysteme
Lebensmittel und Pharmazeutika – Hochtemperatursterilisation, Reindampf
Schaltgetriebe – Standardmäßig, selbsthemmend, niedriges Betriebsdrehmoment
Elektrischer Stellantrieb – Ermöglicht Fernsteuerung und Automatisierung
Pneumatischer Aktor – Schnelle Bedienung für Ein-/Aus- oder Modulationsbetrieb
Hydraulischer Aktuator – Geeignet für hohe Drehmomentanforderungen
Dieses Produkt kann an spezifische Einsatzbedingungen angepasst werden:
Hochtemperatur-Service – Gehäuse aus Chrom-Molybdän-Stahl + hartbeschichtete Dichtflächen aus Stellite
Hochkorrosiver Service – Edelstahl / Duplex / Hastelloy-Werkstoffe
Kryogener Service – Niedertemperatur-Kohlenstoffstahl / Edelstahl mit auslaufsicherer Konstruktion
Hochabriebfester Service – Hartbeschichtete Dichtflächen
Bei speziellen Anforderungen kontaktieren Sie uns bitte für professionelle Unterstützung bei der Auswahl.
