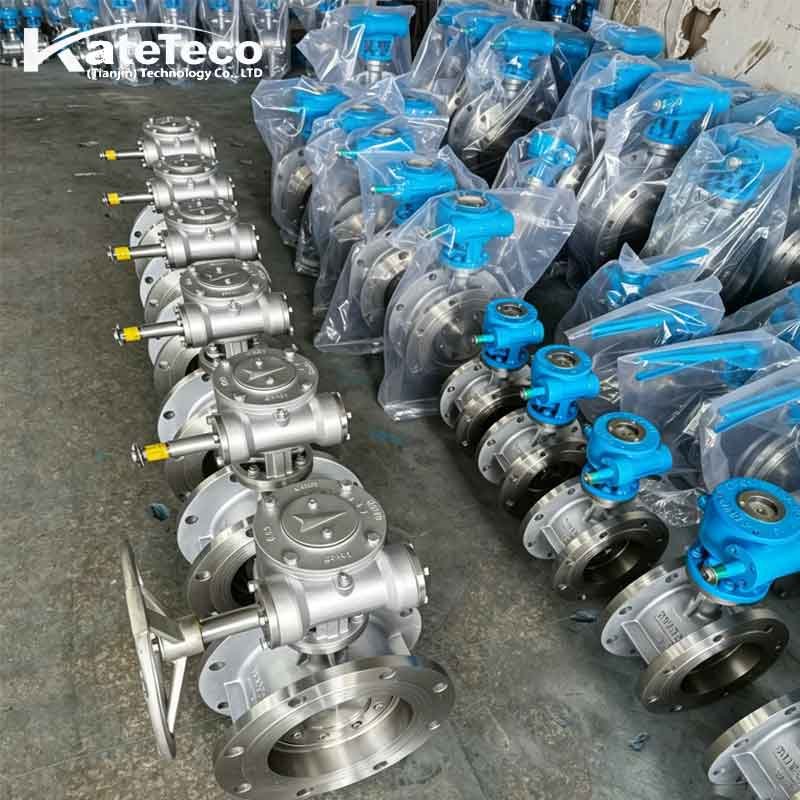

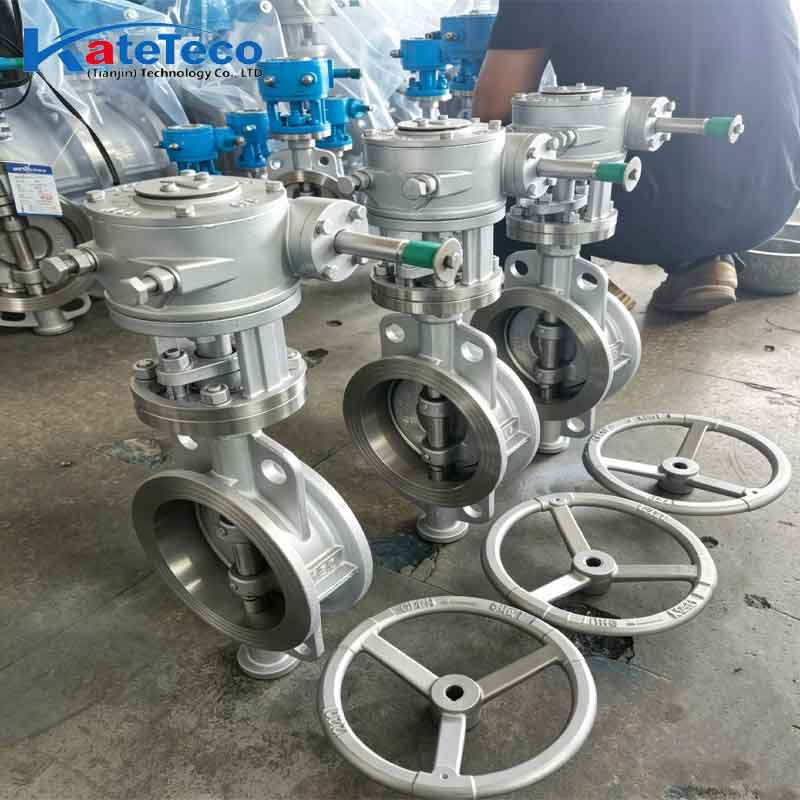

Трехсмещенный металлический задвижной клапан имеет усовершенствованную геометрическую конструкцию с тройным смещением, которая полностью исключает трение между диском и седлом во время открытия и закрытия, обеспечивая двустороннюю нулевую утечку с герметичным уплотнением «металл к металлу».
Трехсмещенный металлический задвижной клапан — это высокоэффективный промышленный клапан, основанный на трех принципах эксцентриситета: осевом, радиальном и коническом. Эта уникальная геометрия обеспечивает перемещение диска в диапазоне 0–90° практически без трения о седло, полностью исключая износ уплотнительной поверхности, характерный для обычных задвижек. В клапане используется металлическая уплотнительная конструкция с торсионным зацеплением, обеспечивающая двунаправленную герметичность без утечек.
По сравнению с традиционными задвижками и шаровыми клапанами, трехстворчатый поворотный затвор обладает значительными преимуществами, включая компактную конструкцию, малый вес, низкий крутящий момент при работе, а также простоту установки и обслуживания, что делает его высоконадежным для работы в тяжелых условиях, связанных с высокими температурами, высоким давлением и агрессивными средами.
1. Конструкция с тройным смещением и без трения.
Первое смещение: смещение вала относительно центральной линии уплотнительной поверхности седла.
Второе смещение: смещение вала относительно осевой линии трубопровода.
Третье смещение: геометрический эксцентриситет конической уплотнительной поверхности.
Во время работы диск мгновенно соприкасается с седлом и отсоединяется от него, обеспечивая беспрепятственное перемещение и значительно продлевая срок службы клапана.
2. Двусторонняя герметизация без протечек
Жесткое уплотнение металл-металл
Более высокое давление обеспечивает более плотное уплотнение; достигается двусторонняя герметичность без образования пузырьков.
Соответствует стандарту ISO 5208, класс утечки VI.
3. Способность работать при высоких температурах и давлении.
Диапазон рабочих температур: от -196°C до +600°C (в зависимости от материала).
Номинальное давление: от класса 150 до класса 1500 / от PN10 до PN100
Подходит для высокотемпературного пара, термомасла, горячего газа и т. д.
4. Огнестойкая конструкция
Металлическая уплотнительная конструкция по своей природе огнестойка.
Соответствует стандартам огневых испытаний API 607 / ISO 10497.
5. Простота в обслуживании
Уплотнения можно заменить на месте, не снимая корпус клапана с трубопровода.
Конструкция штока, предотвращающая прорыв, соответствует требованиям безопасности API 609.
| Параметр | Подробности |
|---|---|
| Серия моделей | D343H / D373H / D643H / D943H и т. д. |
| Диапазон размеров | DN50 – DN2400 (NPS 2″ – 96″) |
| Номинальное давление | PN10 – PN100 / Класс 150 – Класс 1500 |
| Тип подключения | Пластина / Выступ / Фланец / Стыковая сварка |
| Операция | Механическая коробка передач, электрическая, пневматическая, гидравлическая |
| Диапазон температур | от -196°C до +600°C |
| Класс герметичности | Двусторонняя герметичность (полностью герметичная). |
| Стандарты проектирования | API 609, ASME B16.34, GB/T 12238, JB/T 8527 |
| Компонент | Доступные материалы |
|---|---|
| Тело | Литая сталь (WCB), углеродистая сталь (A105), нержавеющая сталь (304/316), хромомолибденовая сталь, дуплексная нержавеющая сталь, хастеллой, монель |
| Диск | Литая сталь, нержавеющая сталь, дуплексная нержавеющая сталь, титан, хастеллой |
| Корень | Нержавеющая сталь 410, SS304, SS316, 17-4PH, Monel K500 |
| Уплотнительная поверхность сиденья | Нержавеющая сталь с упрочняющим покрытием Stellite, сплав 13% Cr, инконель |
| Уплотнительное кольцо | Многослойная нержавеющая сталь + графитовый ламинат / Твердое металлическое уплотнение |
| Упаковка | Гибкий графит, ПТФЭ |
Высокотемпературный пар, горячая вода, термомасло
Нефть, природный газ, коксовый газ
Кислоты, щелочи и едкие химические вещества
Дымовые газы, воздух, кислород
Криогенные среды (например, сжиженный природный газ)
Нефтехимическая и химическая промышленность – Нефтеперерабатывающие установки, установки крекинга этилена, системы хранения и транспортировки.
Производство электроэнергии – Котлы электростанций, обводные трубопроводы турбин, системы тепловых трубопроводов
Металлургия – Доменные газы, дымовые газы конвертеров, печи повторного нагрева
Централизованное теплоснабжение – Сети теплоснабжения дальнего действия, теплообменные станции
Морская и шельфовая добыча – Плавучие установки для добычи, хранения и отгрузки нефти (FPSO), морские платформы, танкеры-газовозы
Целлюлозно-бумажная промышленность – Системы целлюлозно-бумажного производства и регенерации щелочи
Пищевая и фармацевтическая промышленность – Высокотемпературная стерилизация, чистый пар
Механическая коробка передач – Стандартный, самоблокирующийся, с низким крутящим моментом.
Электрический привод – Обеспечивает дистанционное управление и автоматизацию.
Пневматический привод – Быстрая работа в режиме включения/выключения или модуляции.
Гидравлический привод – Подходит для работы с высокими требованиями к крутящему моменту
Данный продукт может быть изготовлен на заказ в соответствии с конкретными условиями обслуживания:
Эксплуатация при высоких температурах – Корпус из хромомолибденовой стали + уплотнительные поверхности из упрочненного стеллита
Высококоррозионная среда – Материалы из нержавеющей стали / дуплексной стали / хастеллоя
Криогенное обслуживание – Низкотемпературная углеродистая сталь / нержавеющая сталь с защитой от утечки
Эксплуатация при высоких износах – Упрочненные уплотнительные поверхности
В случае особых требований, пожалуйста, свяжитесь с нами для получения профессиональной помощи в выборе.
